Особенности строительства котельной: от проектирования до запуска

Строительство котельной — это инженерный проект, в котором каждое решение влияет на надежность теплоснабжения, безопасность объекта и стоимость эксплуатации на десятилетия вперёд. Ошибки на начальных этапах обходятся дорого: переделка уже смонтированной системы может потребовать затрат, сопоставимых со стоимостью нового строительства.

В этой статье разберем, с чего начинается строительство котельной, как правильно выбрать оборудование и на что обратить внимание при монтаже.

С чего начать: исходные данные и тепловые расчеты

Прежде чем выбирать оборудование необходимо выполнить тепловой расчет.

На этом этапе определяются:

• Расчетная тепловая нагрузка — суммарная потребность объекта в тепле с учётом отопления, вентиляции и горячего водоснабжения. Для промышленных предприятий дополнительно учитываются технологические нужды — пар для производства, обогрев технологических линий и т.д.
• Режим теплопотребления — равномерный или с пиковыми нагрузками. От этого зависит, нужна ли котельная с переменной мощностью или достаточно одного базового котла.
• Вид теплоносителя — горячая вода или пар. Водогрейные котельные используются для отопления и ГВС; паровые — в технологических процессах, стерилизации, пищевой и химической промышленности.
• Резервирование — требуется ли резервный источник тепла на случай аварии или планового ТО основного оборудования. Для больниц, школ, объектов ЖКХ резервирование обязательно.

Без корректных исходных данных невозможно правильно выбрать мощность котлов. Занижение мощности приведёт к тому, что система не справится в пиковые морозы, завышение — к работе оборудования в нерасчетных режимах, что снижает КПД и сокращает ресурс.

Выбор типа котельной

Котельные классифицируются по нескольким признакам, об этом мы подробнее писали в этой статье.

По виду топлива котельные бывают газовые, жидкотопливные, твердотопливные и комбинированные. Газовые наиболее распространены благодаря доступной цене топлива и высокой автоматизации, альтернативные виды топлива применяются там, где газоснабжение недоступно или невыгодно.

По месту расположения различают отдельно стоящие, пристроенные, встроенные и крышные котельные. Отдельно стоящие обеспечивают максимальную безопасность и удобство обслуживания, крышные экономят место, но ограничены по мощности.

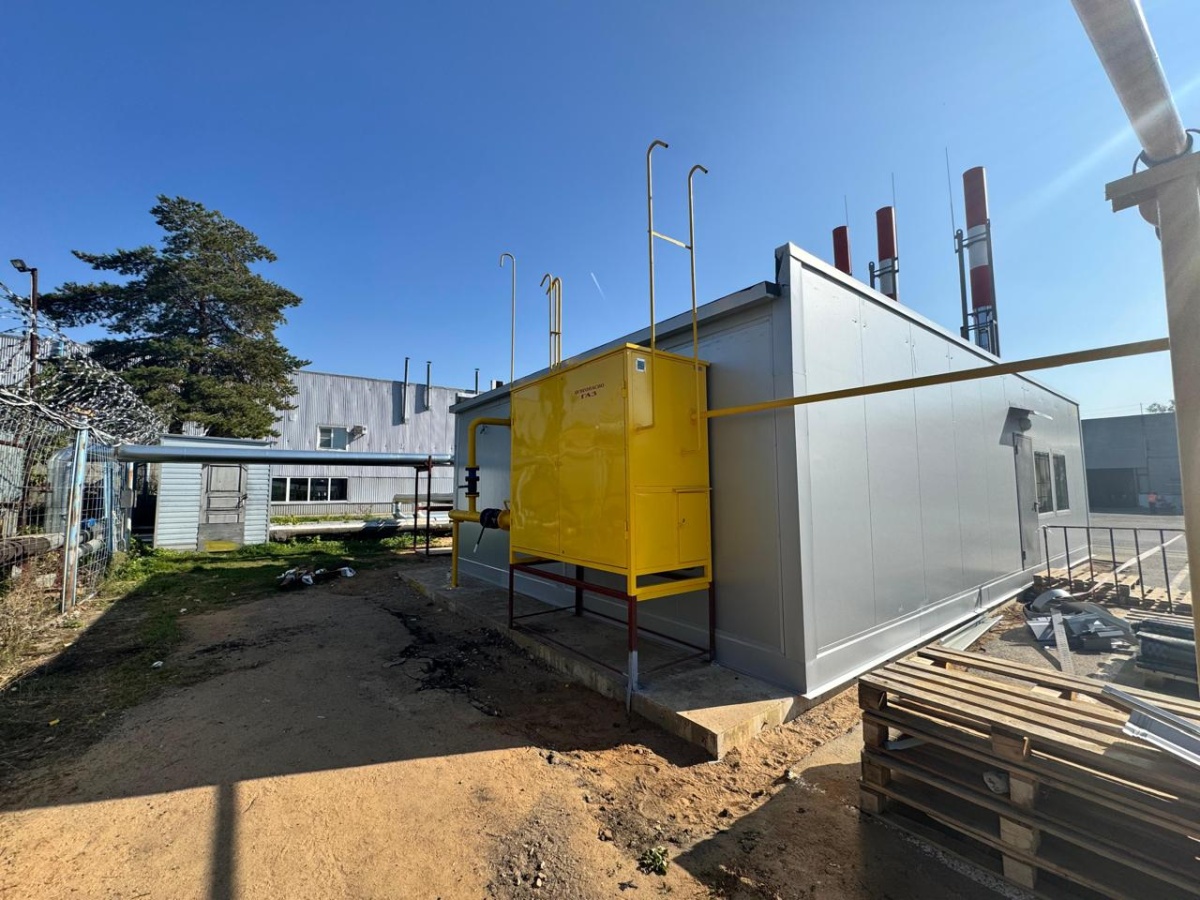

По степени заводской готовности котельные делятся на блочно-модульные (БМК) и стационарные. БМК изготавливаются на заводе и монтируются в сжатые сроки — оптимальный выбор при ограниченных сроках ввода. Стационарные возводятся по индивидуальному проекту и предпочтительны при высоких мощностях и нестандартных условиях.

Выбор оптимального типа котельной определяется совокупностью факторов — доступным топливом, тепловой нагрузкой, сроками ввода и особенностями объекта — и должен приниматься на этапе проектирования совместно с инженерами-теплотехниками.

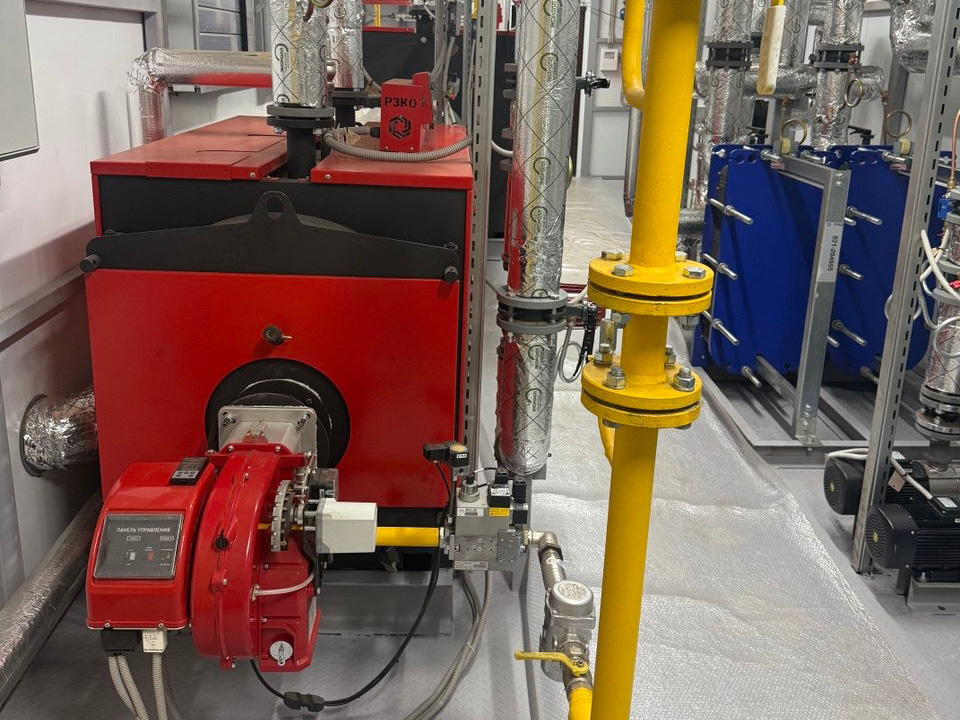

Состав котельного оборудования

Котельная — это комплекс взаимосвязанного оборудования. Правильный подбор каждого элемента критичен для надежной работы системы.

Котлы

Сердце котельной. При выборе котла оцениваются:

• Тип и конструкция — жаротрубные, водотрубные, конденсационные. Жаротрубные котлы надежны, просты в обслуживании, хорошо подходят для небольших и средних мощностей. Водотрубные применяются при высоких давлениях и паропроизводительности. Конденсационные котлы обеспечивают высокий КПД  за счет утилизации тепла уходящих газов, что актуально при низкотемпературных системах отопления.
• Мощность и количество котлов — один котел большой мощности или несколько котлов меньшей. Каскадная схема с несколькими котлами обеспечивает гибкое регулирование нагрузки и возможность планового ТО без полной остановки теплоснабжения.
• Рабочее давление и температура — должны соответствовать параметрам тепловой сети объекта.

Горелки

Горелка определяет КПД котла и эффективность сжигания топлива. Современные горелки с электронным управлением обеспечивают плавное регулирование мощности (модуляцию) в широком диапазоне — от 30 до 100% — что исключает тактование котла и снижает расход топлива на 10–15% по сравнению с одноступенчатыми горелками.

Насосное оборудование

Циркуляционные насосы обеспечивают движение теплоносителя по системе. Подбираются по расходу и напору с учетом гидравлического сопротивления сети. Для ответственных объектов предусматривается резервный насос с автоматическим переключением.

Теплообменники

Применяются для разделения контуров котельной и потребителей, подогрева ГВС, рекуперации тепла уходящих газов. Пластинчатые теплообменники компактны и обеспечивают высокий коэффициент теплопередачи; кожухотрубные — более устойчивы к загрязненному теплоносителю.

Расширительные баки и гидравлические разделители

Расширительный бак компенсирует тепловое расширение теплоносителя и поддерживает давление в системе. Гидравлический разделитель (гидрострелка) обеспечивает гидравлическую независимость контура котлов от контуров потребителей, что критично при каскадной схеме с несколькими котлами.

Система водоподготовки

Жёсткая вода — основная причина образования накипи и преждевременного выхода котлов из строя. Водоподготовка включает умягчение, деаэрацию (удаление растворенного кислорода) и химическое дозирование ингибиторов коррозии. Пренебрежение водоподготовкой сокращает ресурс котла в 2–3 раза.

Система автоматики и диспетчеризации (АСУ ТП)

Современная котельная работает в автоматическом режиме. Контроллер управляет горелками, насосами, клапанами и защитными устройствами в соответствии с заданным алгоритмом, обеспечивая поддержание заданных параметров теплоносителя и аварийное отключение при отклонении параметров за допустимые пределы. Система диспетчеризации позволяет контролировать работу котельной удаленно — с компьютера или смартфона, получать уведомления об авариях и анализировать статистику потребления.

Дымовые трубы и системы газоочистки

Правильно рассчитанная дымовая труба обеспечивает необходимую тягу для горения и отвод продуктов сгорания за пределы санитарно-защитной зоны. Высота трубы определяется расчетом рассеивания выбросов в соответствии с нормами. Для котлов большой мощности предусматриваются системы газоочистки.

Проектирование и разрешительная документация

Строительство котельной невозможно без проектной документации. Проект разрабатывается в нескольких разделах:

• тепломеханика — основное оборудование, трубопроводы, арматура;
• электроснабжение и электрооборудование;
• автоматизация;
• вентиляция и кондиционирование;
• газоснабжение — при использовании природного газа;
• строительные решения.

Проект проходит экспертизу, после чего выдается разрешение на строительство. Котельные, работающие под давлением, подлежат регистрации в Ростехнадзоре и периодическому техническому освидетельствованию.

Монтаж котельного оборудования

Качество монтажа во многом определяет надежность котельной в эксплуатации. Ключевые этапы:

• Подготовка фундамента и основания — должны выдерживать нагрузку от оборудования, исключать осадки и вибрацию.
• Установка и обвязка котлов — монтаж котлов в проектное положение, присоединение трубопроводов теплоносителя, топлива, дымоходов.
• Монтаж вспомогательного оборудования — насосов, теплообменников, баков, расширительных сосудов.
• Прокладка трубопроводов — с соблюдением уклонов для обеспечения дренирования, компенсацией температурных расширений, надлежащей теплоизоляцией.
• Монтаж электрики и автоматики — подключение датчиков, исполнительных механизмов, щитов управления.
• Гидравлические и пневматические испытания — проверка герметичности трубопроводов под давлением перед пуском.

Пусконаладочные работы и ввод в эксплуатацию

После монтажа котельная не вводится в эксплуатацию напрямую. Пусконаладочные работы включают:

• первичный осмотр и проверку соответствия монтажа проекту;
• промывку трубопроводов и заполнение системы теплоносителем;
• поочерёдный пуск насосов, проверку направления вращения и расходов;
• розжиг котлов и проверку работы горелок на всех ступенях мощности;
• настройку параметров автоматики и защит;
• режимную наладку — определение оптимальных режимов горения с замером состава уходящих газов и расчётом КПД;
• оформление паспортов оборудования и акта ввода в эксплуатацию.

Только после успешного завершения пусконаладки котельная передаётся заказчику.

Типичные ошибки при строительстве котельной

Практика показывает, что наиболее частые проблемы возникают по одним и тем же причинам:

• Ошибки в тепловом расчёте — занижение или завышение мощности котлов. Занижение ведет к дефициту тепла в морозы; завышение — к постоянному тактованию, ускоренному износу и повышенному расходу топлива.
• Отсутствие водоподготовки — котлы выходят из строя в 2–5 раз быстрее нормативного срока из-за накипи и коррозии.
• Экономия на автоматике — котельная без современной автоматики требует постоянного присутствия оператора и не обеспечивает оперативного аварийного отключения.
• Неправильный подбор насосов — недостаточный напор приводит к неравномерному прогреву системы; избыточный — к излишнему шуму и энергопотреблению.
• Пренебрежение резервированием — отказ одного насоса или котла без резерва ведёт к полной остановке теплоснабжения.

Строительство котельной — многоэтапный процесс, в котором важны как инженерные расчёты, так и качество проектирования, монтажа и наладки. Грамотно реализованная котельная работает надёжно, экономично и безопасно на протяжении 20–30 лет, требуя лишь планового обслуживания.
