Топливная система котельной: основы проектирования и эксплуатации

Топливная система является одним из ключевых элементов любой котельной установки, от которого напрямую зависит не только эффективность работы всего теплогенерирующего комплекса, но и безопасность его эксплуатации. Правильно спроектированная и смонтированная система подачи топлива обеспечивает стабильную работу котлов, оптимальное сжигание топлива и минимизацию эксплуатационных расходов.

Классификация топливных систем по видам топлива

Выбор типа топливной системы определяется в первую очередь видом используемого топлива, его физико-химическими свойствами и способами транспортировки к горелочным устройствам. Каждый тип топлива требует специфического подхода к организации системы подачи и подготовки.

Основные типы топливных систем:

• Газовые для природного газа, пропана и других газообразных топлив с регулирующей и предохранительной арматурой.
• Жидкотопливные для мазута, дизельного топлива и других нефтепродуктов с подогревом и фильтрацией.
• Твердотопливные для угля, древесных отходов, пеллет с механизмами подачи и дозирования.
• Комбинированные для работы на нескольких видах топлива с возможностью оперативного переключения.

Газовые топливные системы считаются наиболее простыми в эксплуатации и не требуют создания больших запасов топлива на объекте. Однако их применение ограничено наличием газопроводов и возможностью подключения к газораспределительным сетям. Жидкотопливные обеспечивают большую автономность котельной, но требуют организации складского хозяйства и более сложного оборудования для подготовки топлива.

Основные компоненты и принципы работы

Независимо от типа используемого топлива, любая система включает несколько основных функциональных блоков, каждый из которых требует специального оборудования и должен быть спроектирован с учетом свойств конкретного топлива.

Система хранения топлива

Включает резервуары, емкости или бункеры, рассчитанные на определенный запас топлива. Для жидких это могут быть подземные или наземные резервуары с системами подогрева и циркуляции, предотвращающими застывание топлива при низких температурах. Твердые хранятся в специальных бункерах или складских помещениях с системами механической подачи.

Транспортная система

Обеспечивает перемещение топлива от места хранения к котлоагрегатам. Для жидкотопливных котельных используются насосные установки с трубопроводами, для газообразных — газопроводы с редуцирующими устройствами, для твердых — конвейеры, шнеки или пневмотранспорт. Правильный расчет производительности транспортной системы критически важен для обеспечения стабильной работы котлов при различных нагрузках.

Система подготовки топлива

Приводит его параметры к требованиям горелочных устройств: подогрев вязких жидких топлив до необходимой температуры, фильтрацию от механических примесей, осушку газового топлива, измельчение твердого топлива до нужной фракции. Качество подготовки топлива напрямую влияет на эффективность сгорания и долговечность оборудования.

Особенности проектирования и расчета топливной системы котельной

Проектирование топливной системы начинается с анализа тепловых нагрузок котельной и определения требуемого расхода топлива в различных режимах работы. На основе этих данных рассчитывается производительность всех элементов системы с необходимыми запасами по мощности.

Газовые установки

При проектировании газовых систем необходимо точно рассчитать диаметры газопроводов для обеспечения требуемого давления газа у горелок при всех режимах работы котлов. Система должна включать узлы редуцирования давления, фильтрации, учета расхода газа и аварийного отключения. Размещение газового оборудования регламентируется строгими нормами безопасности.

Жидкотопливные котельные

Жидкотопливные установки требуют особого внимания к температурному режиму. Многие виды жидкого топлива имеют высокую вязкость при низких температурах, что затрудняет их транспортировку и качественное распыление в горелках. Поэтому система должна включать эффективный подогрев топлива на всех этапах от хранения до подачи к горелкам, а также поддержание циркуляции для предотвращения застоя.

Твердотопливные установки

В твердотопливных установках критически важна организация равномерной подачи топлива к котлам. Система должна обеспечивать точное дозирование топлива в соответствии с тепловой нагрузкой и предотвращать образование пробок или неравномерной подачи. Это достигается применением специальных питателей, дозаторов и систем контроля уровня топлива.

Автоматизация и системы контроля

Современные топливные системы оснащаются развитыми системами автоматизации, которые обеспечивают оптимальные режимы работы, контроль безопасности и удаленный мониторинг параметров. Автоматика позволяет поддерживать заданное соотношение топлива и воздуха для обеспечения полного сгорания, автоматически регулировать производительность топливоподающего оборудования в зависимости от нагрузки котлов.

Система контроля включает датчики давления, температуры, расхода топлива, уровня в емкостях хранения. Эти данные передаются в центральную систему управления котельной, где обрабатываются и используются для автоматического управления процессами. При отклонении параметров от нормальных значений система подает сигналы предупреждения или автоматически отключает подачу топлива для предотвращения аварийных ситуаций.

Требования безопасности и нормативное регулирование

Топливные системы котельных относятся к объектам повышенной опасности, поэтому их проектирование и эксплуатация строго регламентируются нормативными документами.

Основные требования безопасности включают:

• Предотвращение утечек топлива через герметичные соединения, качественную арматуру и регулярный контроль состояния оборудования.
• Защиту от возгорания и взрыва посредством установки систем газоанализа, взрывозащищенного оборудования и аварийного отключения.
• Обеспечение вентиляции помещений для предотвращения накопления горючих паров и газов.
• Организацию аварийного слива топлива при нештатных ситуациях и оборудование систем пожаротушения.

Все оборудование топливных систем должно иметь соответствующие сертификаты соответствия и разрешения на применение. Обслуживающий персонал обязан пройти специальную подготовку и получить допуски к работе с конкретными видами топлива.

Эксплуатация и техническое обслуживание

Надежная работа топливной системы во многом зависит от качества технического обслуживания и соблюдения регламентов эксплуатации. Регулярные профилактические работы позволяют предотвратить большинство отказов оборудования и обеспечить длительную безаварийную работу системы.

Техническое обслуживание включает регулярную очистку фильтров, проверку герметичности соединений, калибровку датчиков и контрольно-измерительных приборов, проверку работы предохранительных устройств. Для жидкотопливных систем необходим периодический анализ качества топлива и очистка емкостей от отложений и воды.

Грамотно спроектированная и правильно эксплуатируемая топливная система обеспечивает высокую эффективность работы котельной, минимальные эксплуатационные расходы и безопасность персонала.

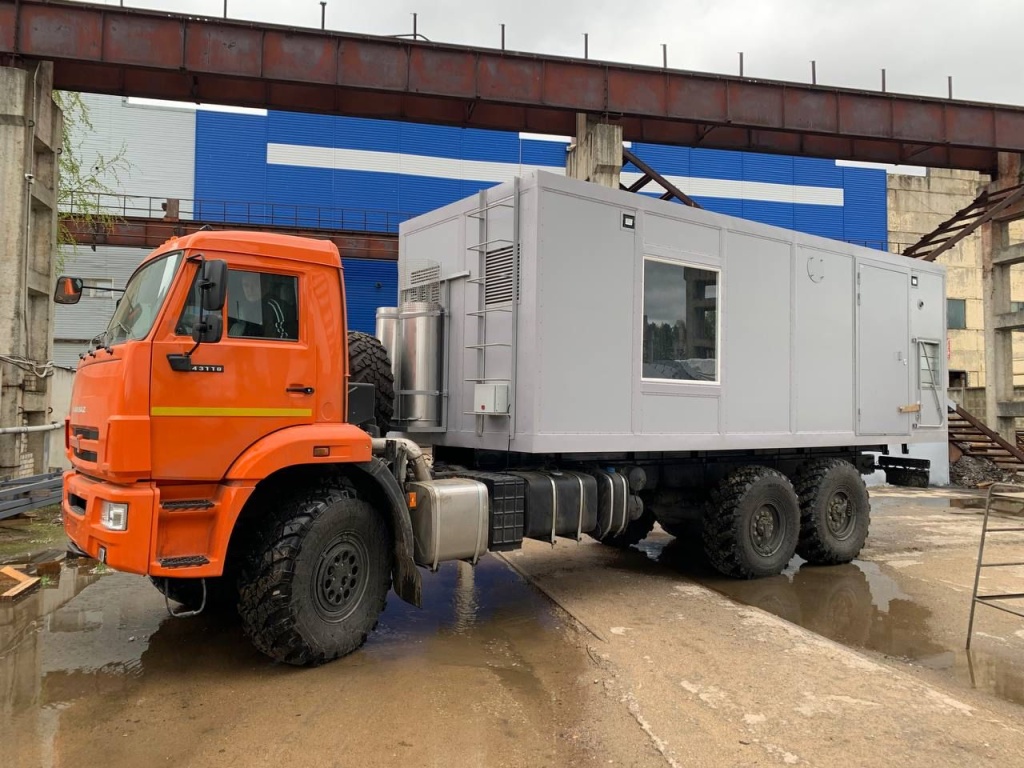

Наша компания проектирует и изготавливает котельные различного исполнения (блочно-модульные, каркасные, передвижные, крышные и другие), которые работают на различных видах топлива. В процессе работы мы учитываем специфику каждого конкретного объекта, условия его эксплуатации и нагрузки.
