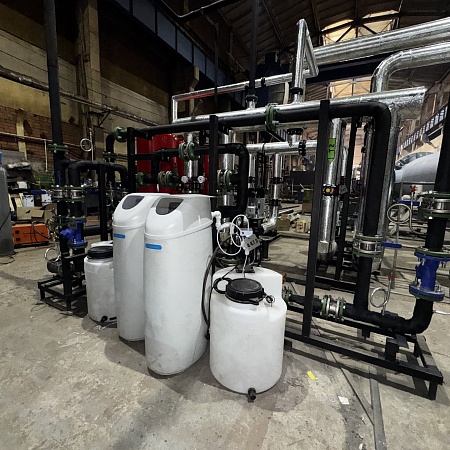

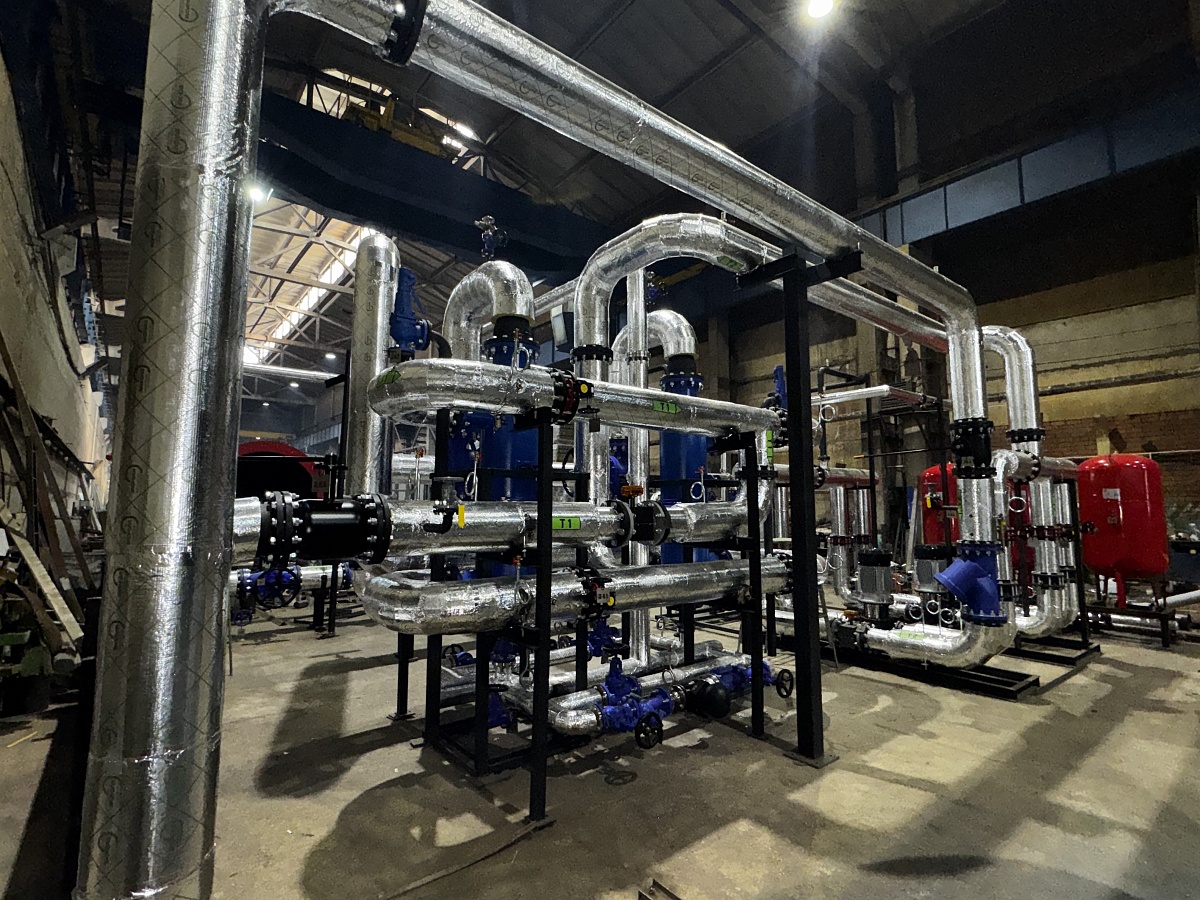

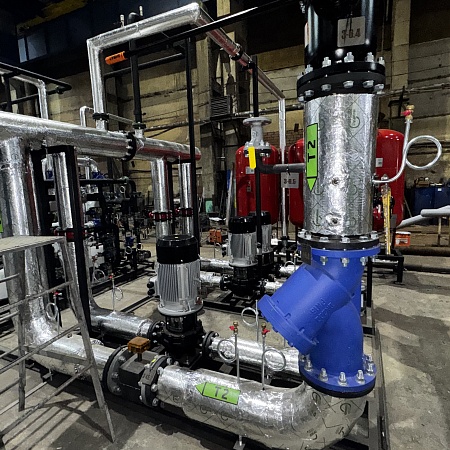

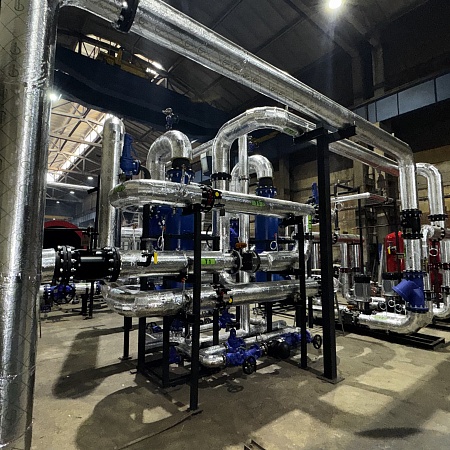

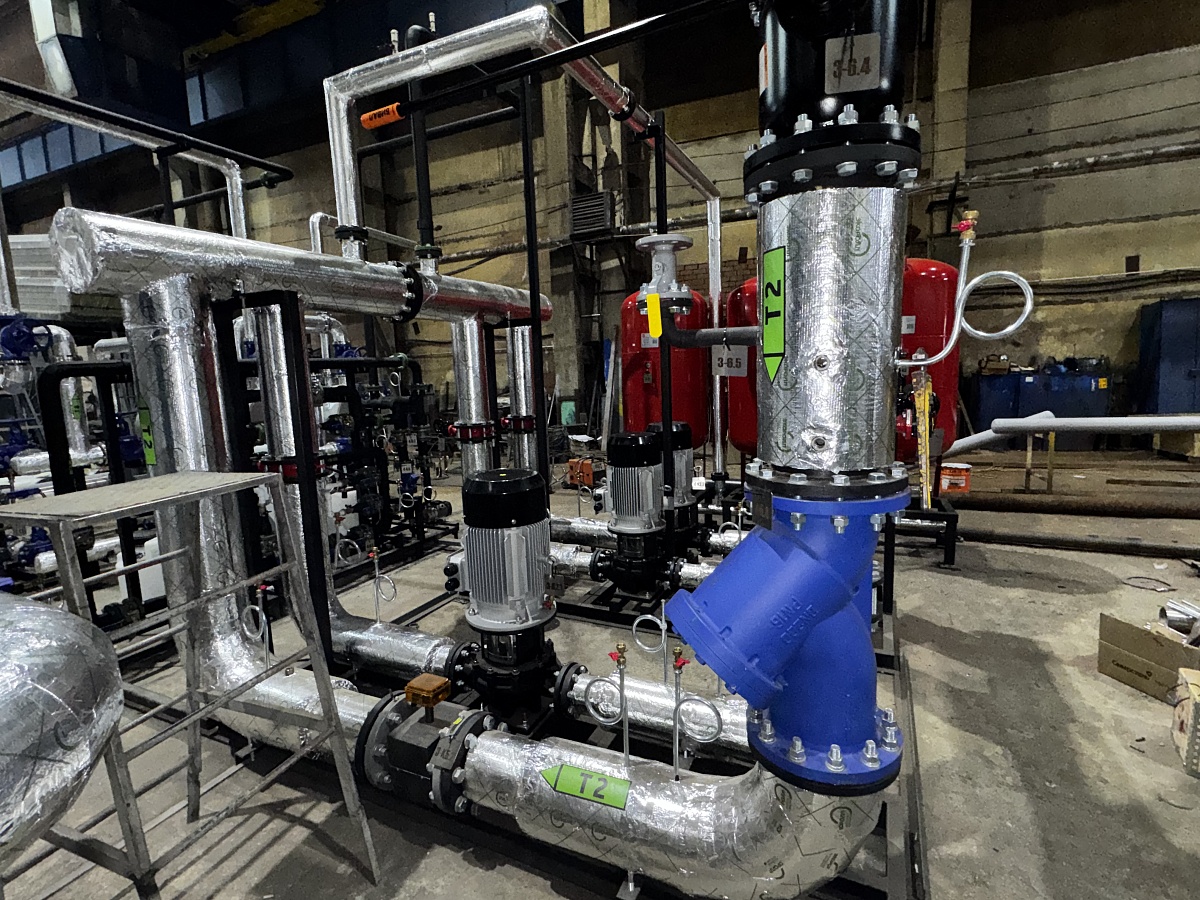

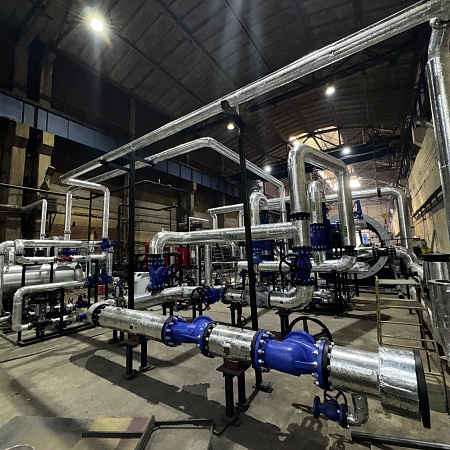

Центральный тепловой пункт для отопления производственного здания

Нагрузка: 8767,51 кВт

Греющий контур: пар 222С, 0,33 МПа.

Город поставки : г. Кенгисепп, Ленинградская область

Назначение:: Отопление производственного здания.

Дата изготовления: 04.06.2026

Рассчитать аналогичный проект Задать вопрос по проекту

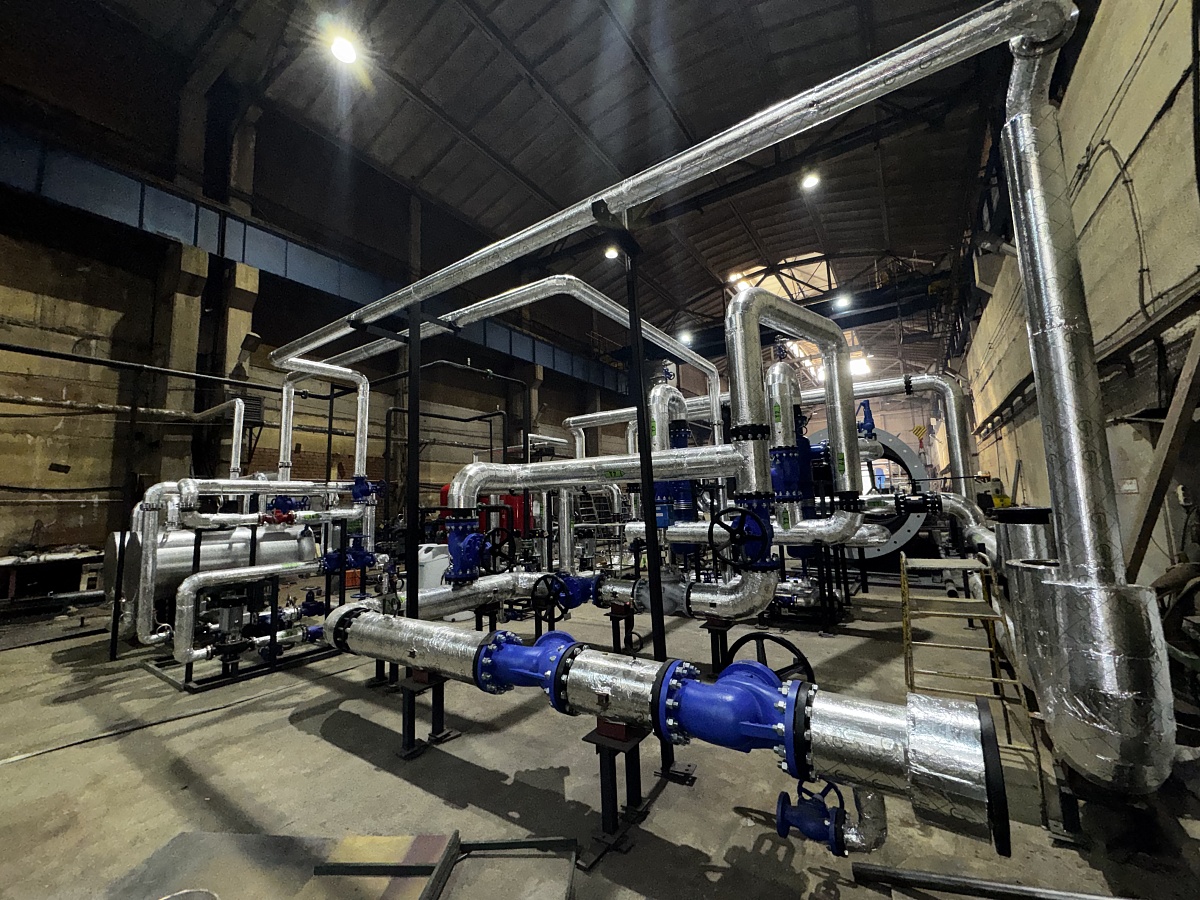

ЦТП для отопления производственного предприятия

Центральный тепловой пункт - производство

Центральный тепловой пункт для производственного предприятия

Выполненные работы

Проектирование Изготовление Доставка

Монтаж Пуско-наладочные работы

Описание

Поз.	Обозначение	Наименование	Кол.
1		Теплообменник кожухотрубный	2
		Паровая часть
2	ADL	Ветиль запорный Ду200	14
3	ADL	Ветиль запорный Ду80	8
4	ADL	Вентиль запорный Ду50	12
5	ADL	Фильтр фланцевый dу 200 мм	1
5	ADL	Фильтр фланцевый dу 80 мм	1
6	ADL	Фильтр фланцевый dу 50 мм	4
7	ADL	Регулирующий клапан на отопление с электроприводом	2
8	ADL СПГ 25	Сепаратор	1
9	ADL А11	Конденсатоотводчик поплавковый Ду 50	4
10	Genebre	Обратный клапан dу80	1
11	Genebre	Обратный клапан dу50	1
12	РОСМА	Манометр ТМ	компл.
13	РОСМА	Трехходовой кран для манометра	компл.
14	РОСМА	Биметаллический термометр тип БТ	компл.
15		Вихревой расходомер	1
16		Датчик расхода конденсата	1
17		Емкость запаса конденсата	2
18		Конденсатный насос	2
		Водяная часть
19	Ридан	Насос циркуляционный	3
20	Ридан	Насос линии подпитки	2
21	Ридан	Завтвор дисковый Ду 250	12
22	Ридан	Завтвор дисковый Ду 100	7
23	ФМФ	Фильтр сетчатый dу250	1
24	ФМФ	Фильтр сетчатый dу100	1
25	Genebre	Обратный клапан dу250	3
26	Genebre	Обратный клапан dу100	2
27	Voltec	Предохранительный клапан	1

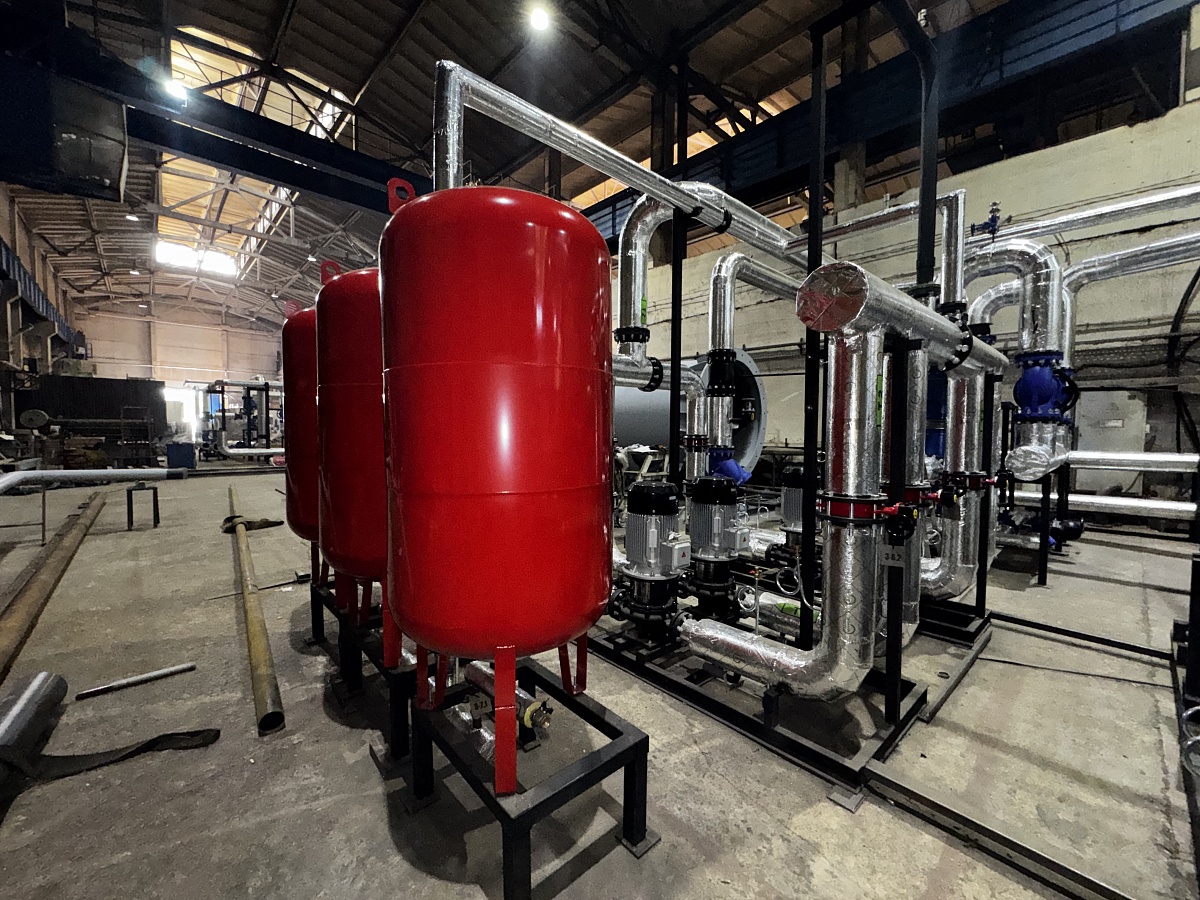

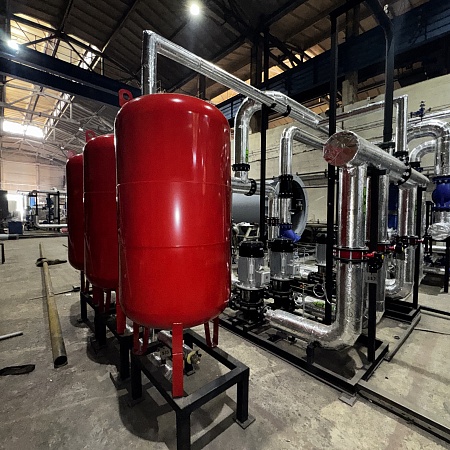

28	Barus	Расширительный бак	3
29		Соленоидный клапан	1

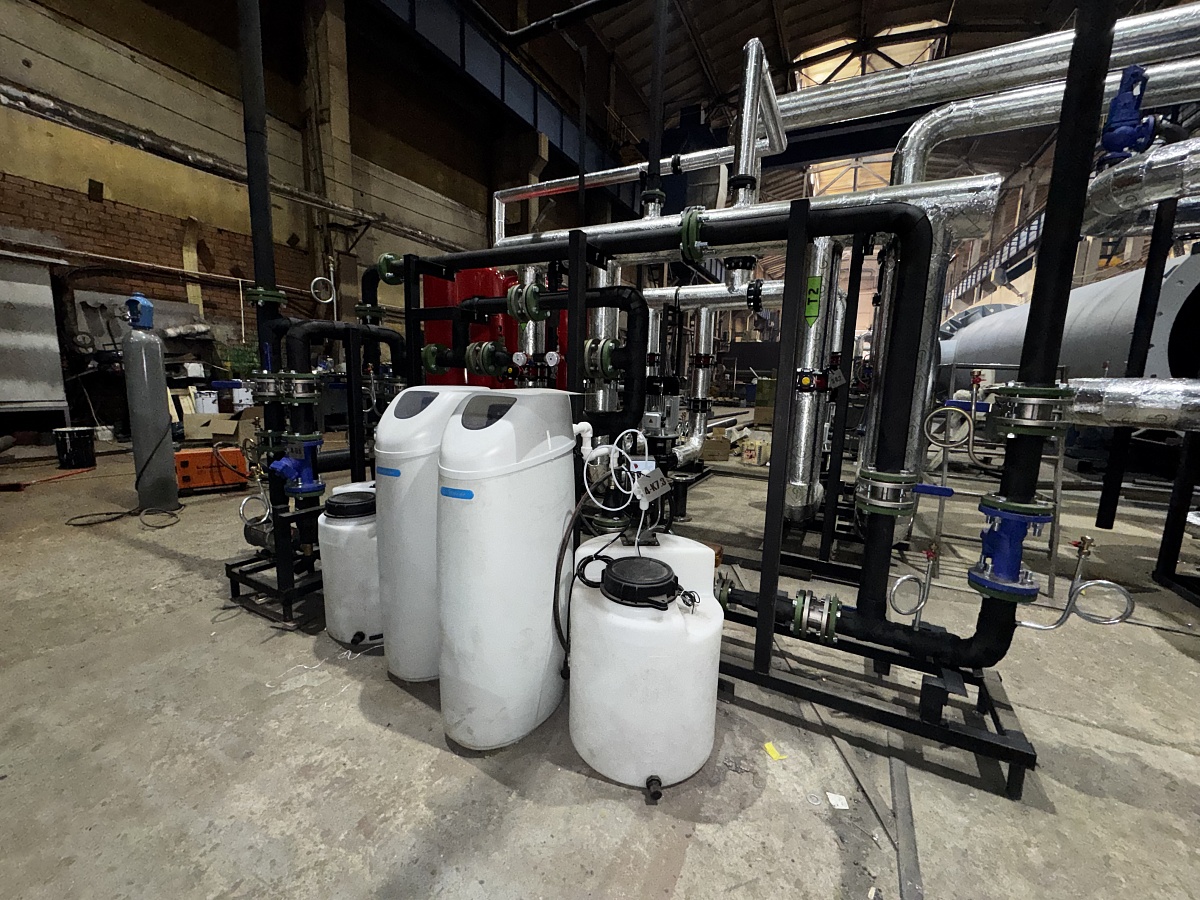

30		Водоподотовка	компл.
31		УУТЭ	компл.
32	РОСМА	Манометр тип ТМ	компл.
33	РОСМА	Трехходовой кран для манометра	компл.
34	РОСМА	Биметаллический термометр тип БТ	компл.
35		Шкаф управления	1
36		Трубопроводы, теплоизоляция
