Блочно-модульная водогрейная котельная установленной теплопроизводительностью 3,0 МВт, рабочей теплопроизводительностью 2,736 МВт, топливо – природный газ, с дымовой трубой ферменного типа (высота 20 м.)

№ п.п.

Наименование (характеристика)

Кол-во

1

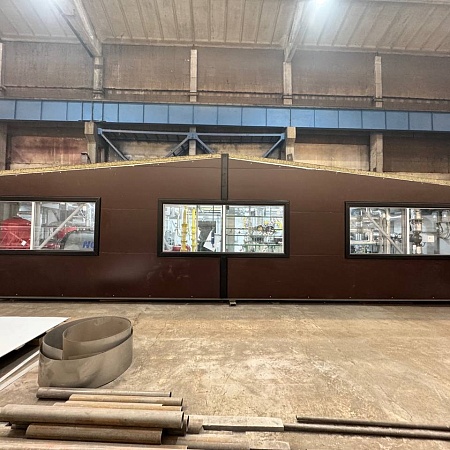

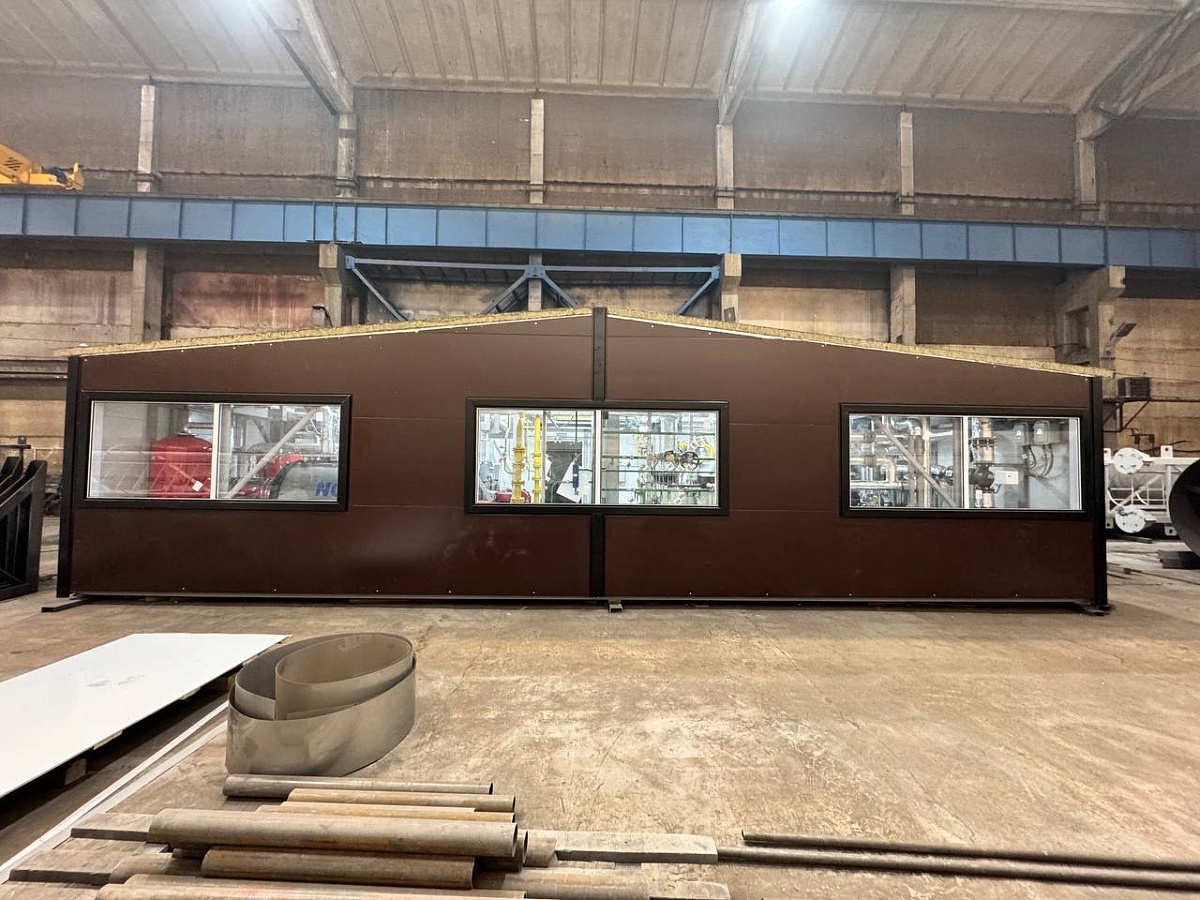

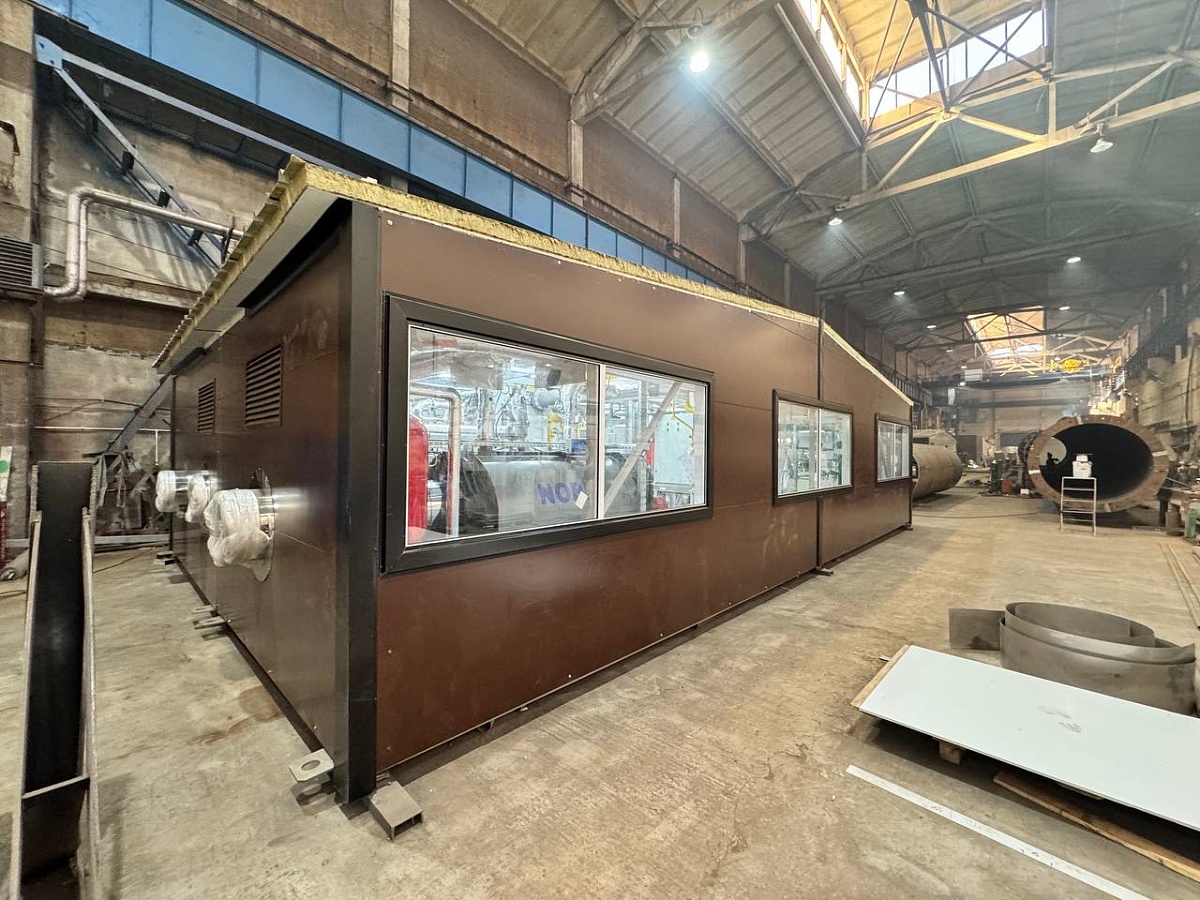

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100 мм). Габаритные ращзмеры котельной 12,0х7,4х3,5 м

2 блока

Тепломеханическое оборудование

2

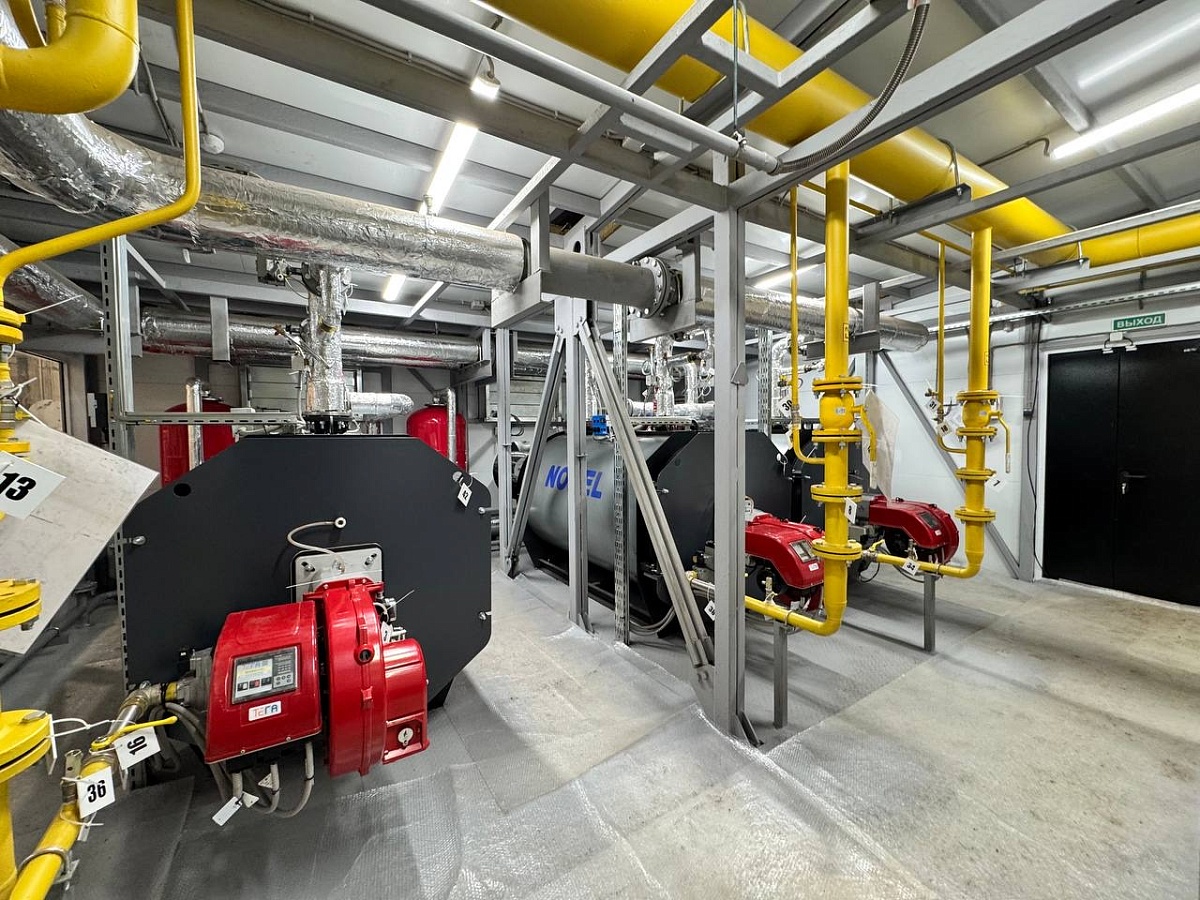

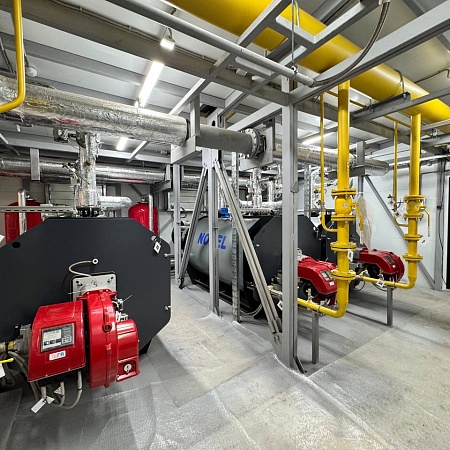

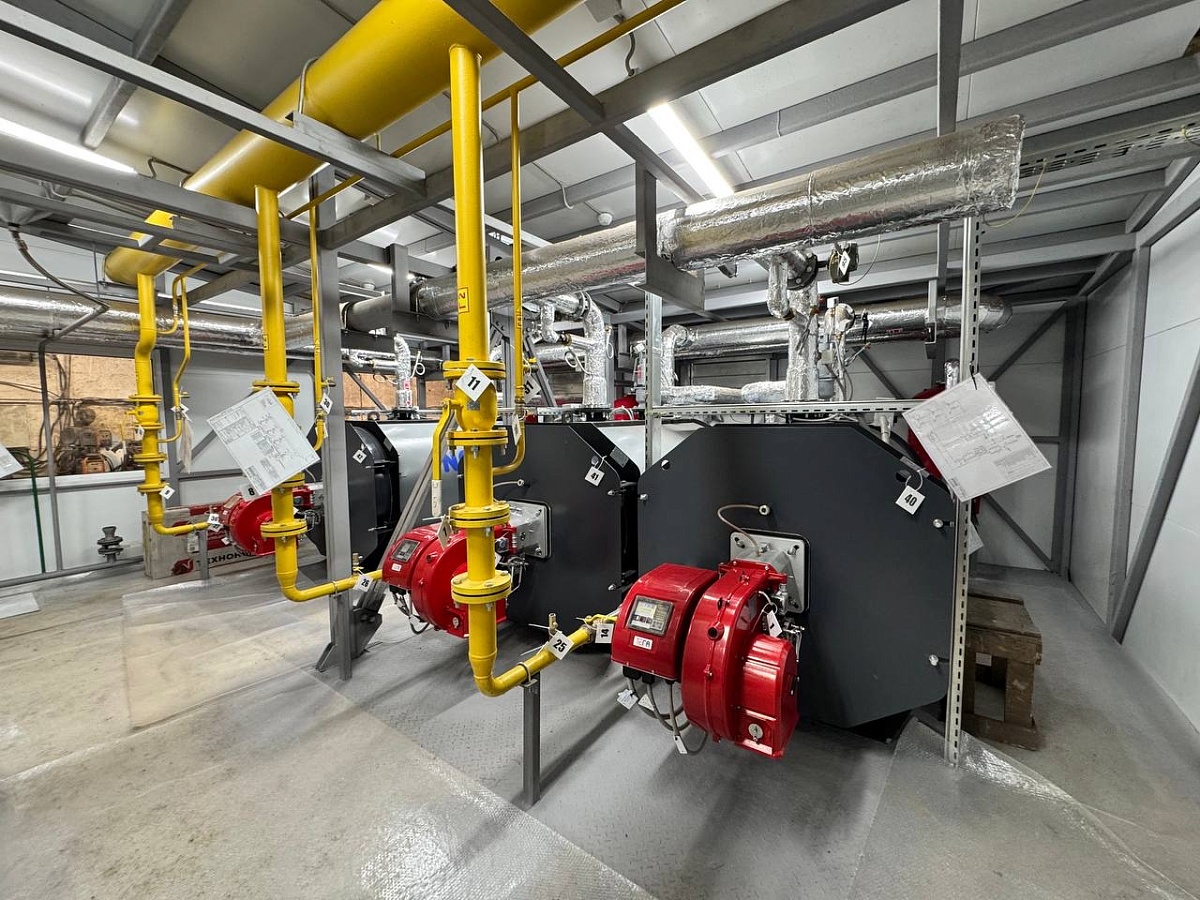

Стальной водогрейный котел NOBEL Econ 1000Н, теплопроизводительность 1 000 кВт, ООО «Нобель Инжиниринг», Россия.

3

3

Бак расширительный котла

3

4

Водоподготовительная установка

1

5

Насос котлового контура G=104,0 м3/ч, H=12 м.в.ст.

2(1 резерв)

6

Преобразователь частоты электродвигателя насоса

2

7

Насос сетевого контура G=75,0 м3/ч, H=30 м.в.ст. м

2(1 резерв)

8

Насос контура ГВС G=2,5 м3/ч, H=20 м.в.ст.

2(1 резерв)

9

Модуль регулирования расхода греющей среды контура № 1 (трехходовой клапан)

1

10

Модуль регулирования расхода греющей среды контура № 2 (трехходовой клапан)

1 компл.

11

Насос загрузки теплообменников контура № 2 G=19,7 м3/ч, H=10 м.в.ст.

2(1 резерв)

12

Теплообменник контура ГВС, теплопроизводительность 580 кВт

1

13

Теплообменник контура ГВС, теплопроизводительность 580 кВт

1(резерв)

14

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

15

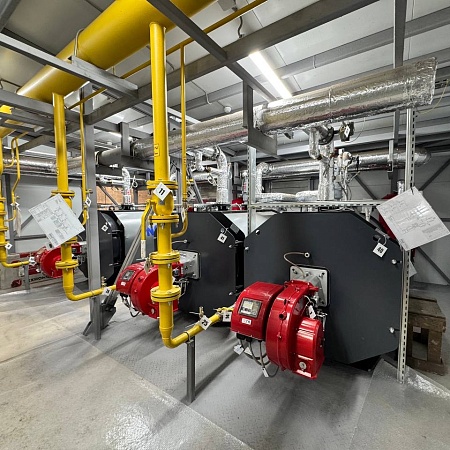

Горелка газовая плавно-двухступенчатая

3

16

Газовая линия: отсечной электромагнитный клапан, фильтр, запорная арматура

1 компл.

17

Сигнализаторы загазованности RGD по CH4 и CO

1 компл.

Электрооборудование

18

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

19

Тепловентилятор Тепломаш

2

Вентилятор вытяжной

2

Дефлектор

2

Приборы КИПиА

20

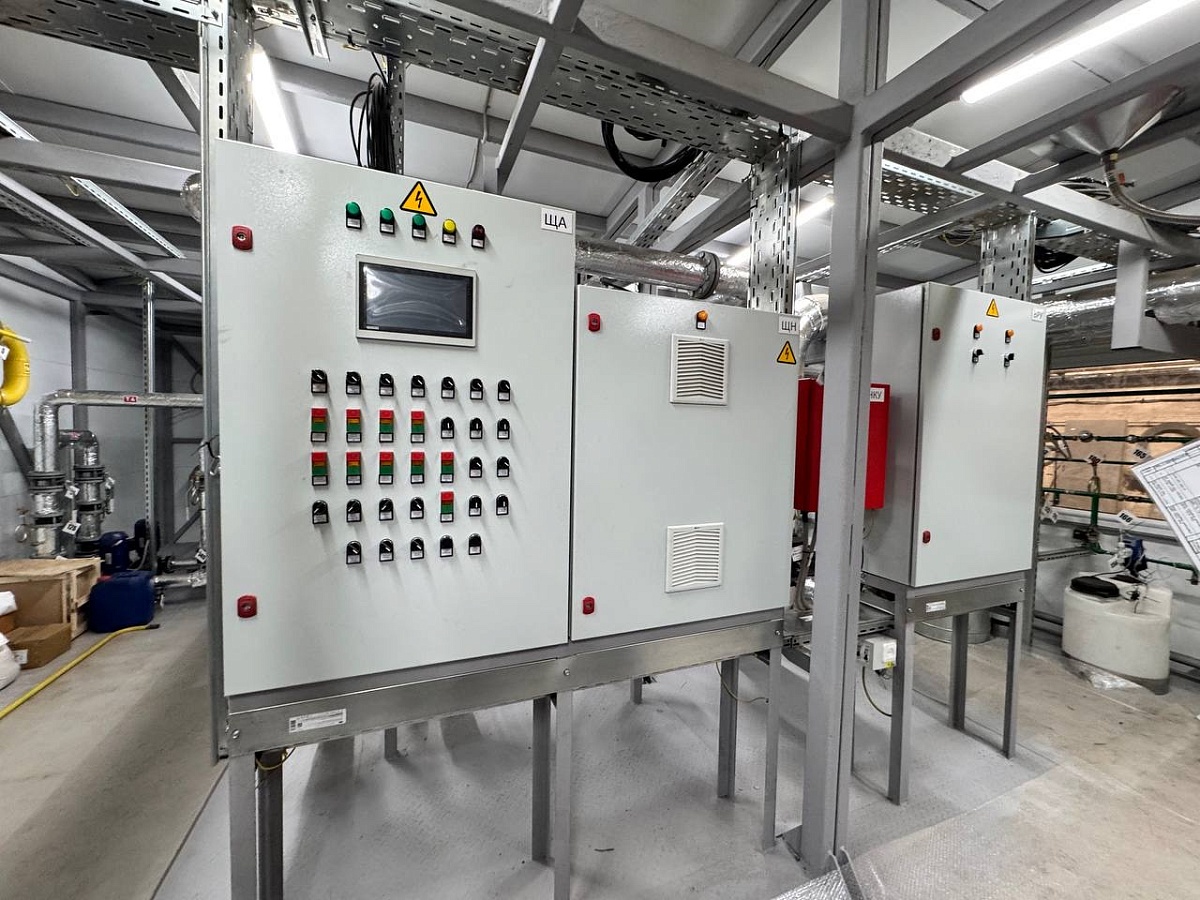

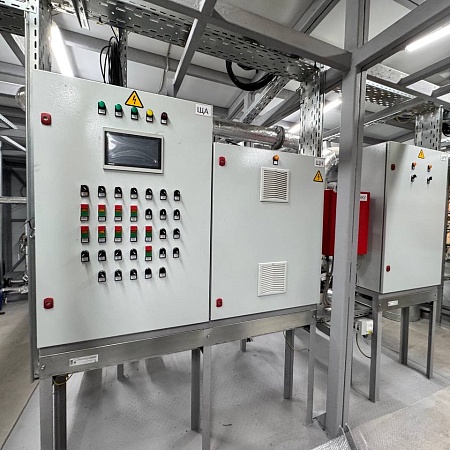

Распределительный щит управления с элементами автоматики и управления

1 компл.

21

Датчики давления Росма, температуры, манометры, термометры, термостаты, реле протока

1 компл.

22

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

23

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

24

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

25

Учет электроэнергии

1

26

Учет исходной воды

1

27

Измерительно-вычислительный комплекс газа

1

Прочее

28

Дымовая труба ферменного типа, 3 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, высота 20 метров.

1 компл.

29

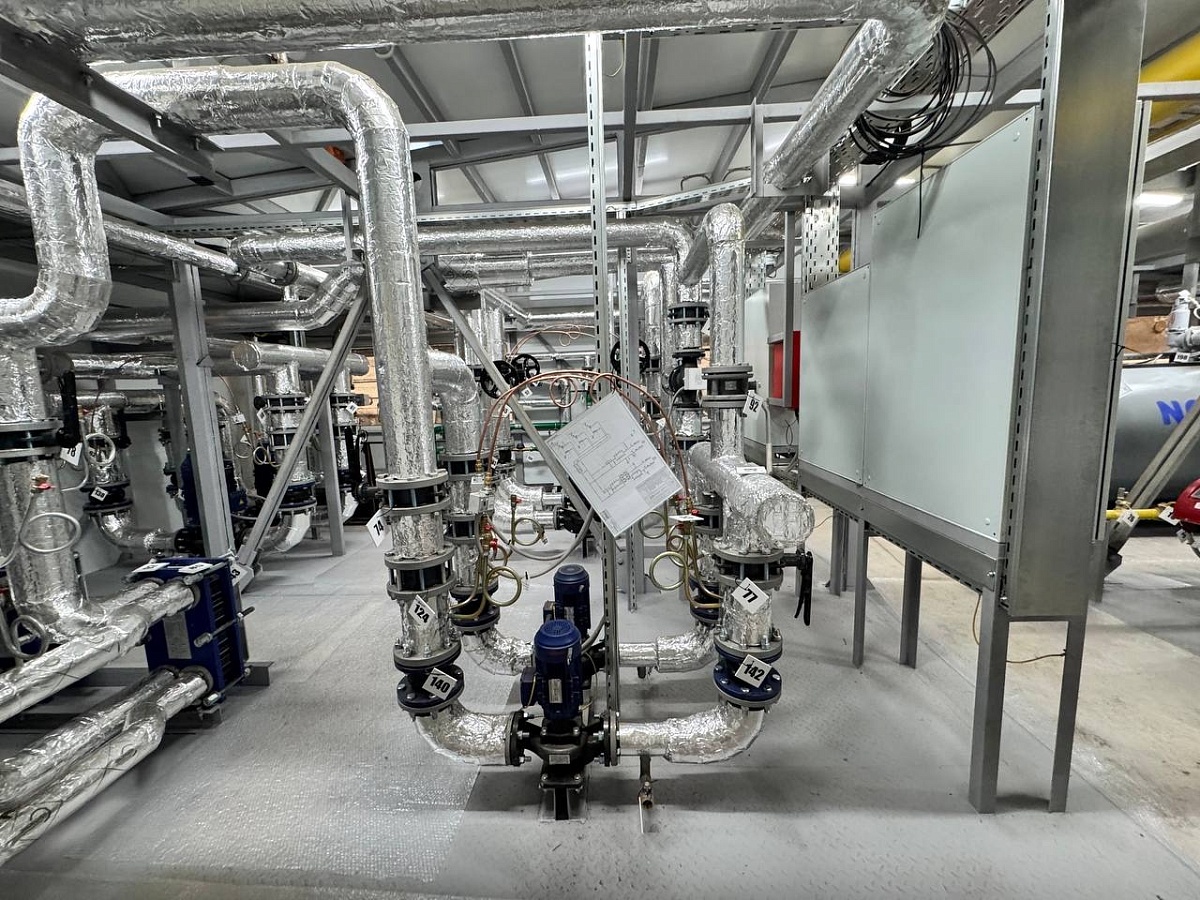

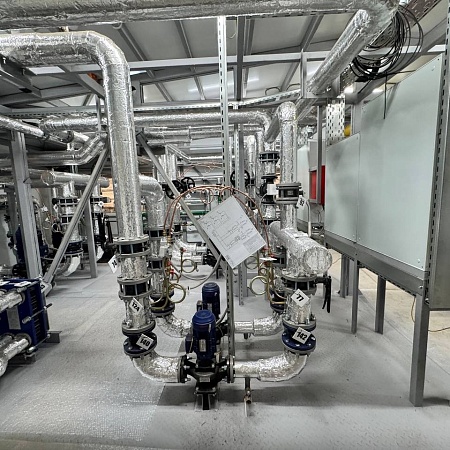

Трубопроводы, теплоизоляция, крепления

1 компл.
