Блочно-модульная водогрейная котельная, установленной теплопроизводительностью 1,0 МВт, топливо – природный газ, с дымовой трубой ферменного типа (Высота – 12 м.)

№ п.п.

Наименование (характеристика)

Кол-во

1

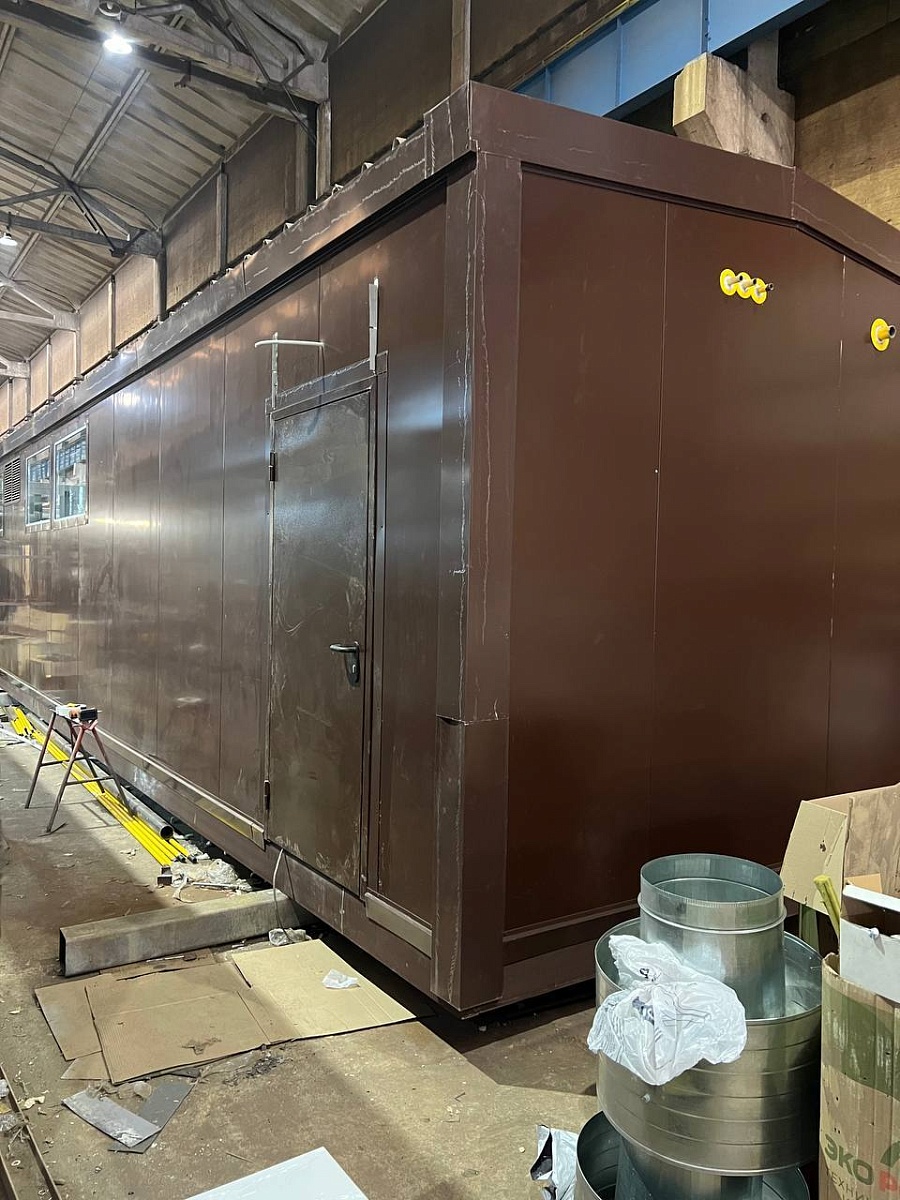

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100 мм). Габариты котельной 12,0х3,4х3,5 м.

1 блок

Тепломеханическое оборудование

2

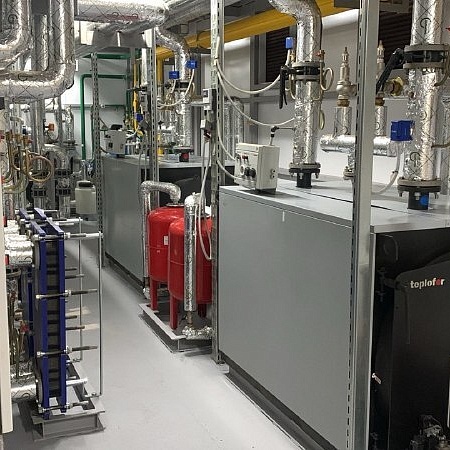

Стальной водогрейный котел Lex V2-D 500, теплопроизводительность 500 кВт, ООО Теплофор, Россия.

2

3

Бак расширительный котла

2

4

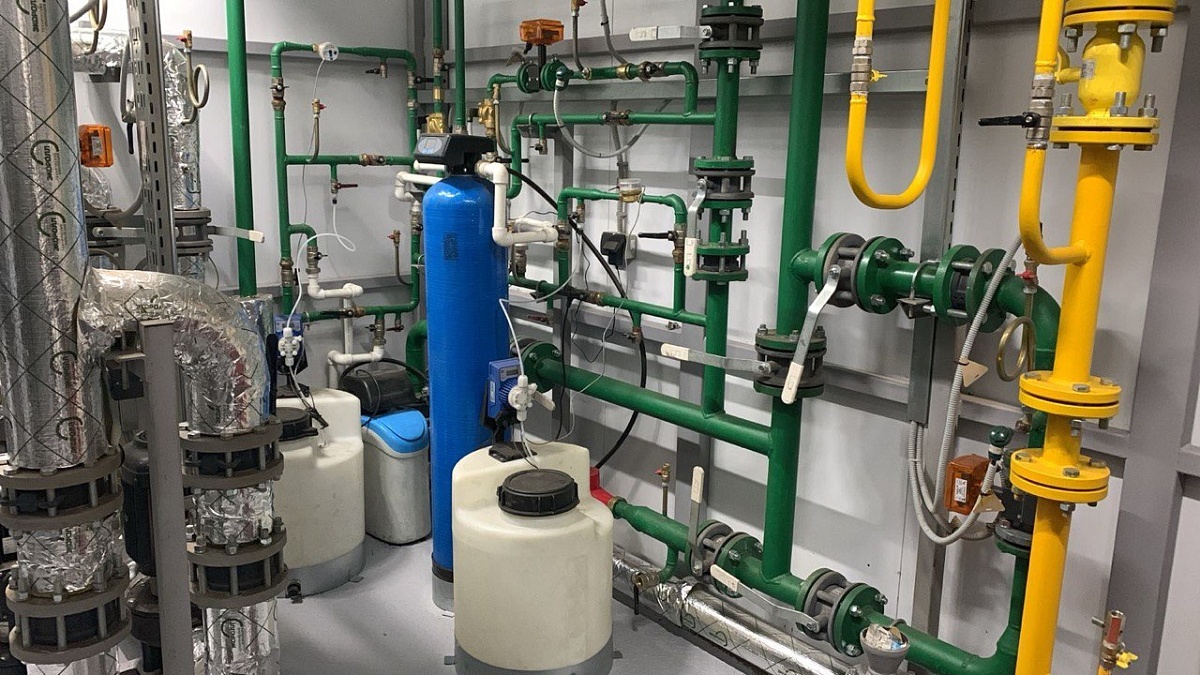

Водоподготовительная установка

1

5

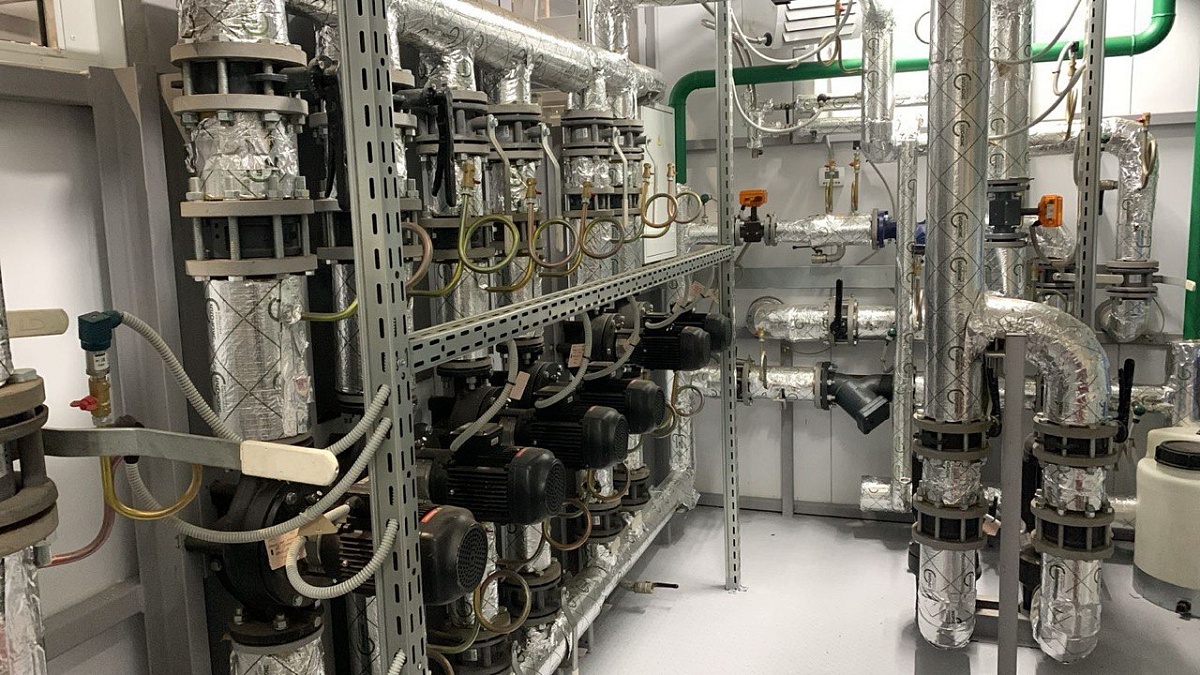

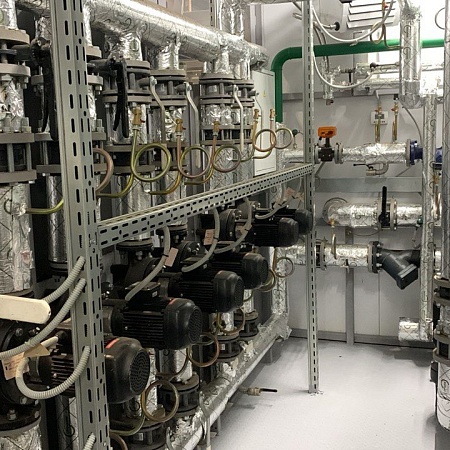

Насос котлового контура G=23,5 м3/ч, H=15 м.в.ст.

2(1 резерв)

6

Насос котлового контура загрузки теплообменников ГВС (летний режим) G=8,6 м3/ч, H=15 м.в.ст.

2(1 резерв)

7

Насос сетевого контура ОВ G=18,3 м3/ч, H=30 м.в.ст.

2(1 резерв)

8

Насос контура ГВС G=4,6 м3/ч, H=15 м.в.ст.

2(1 резерв)

9

Модуль регулирования расхода греющей среды

1

10

Комплект арматуры контура ГВС

1 компл.

11

Теплообменник контура отопления, теплопроизводительность 265 кВт, производитель РИДАН, Россия

2

12

Теплообменник контура ГВС, теплопроизводительность 300 кВт, производитель РИДАН, Россия

1

13

Теплообменник контура ГВС, теплопроизводительность 300 кВт, производитель РИДАН, Россия

1(резерв)

14

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Линия подпитки

15

- комплект арматуры

1 компл.

- автоматика

1 компл.

Оборудование подачи и сжигания топлива

16

Горелка природный газ плавно-двухступенчатая GARANT, производства ООО Тульские горелки, Россия.

2

17

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

18

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

19

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.

Электрооборудование

20

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

21

Тепловентилятор Тепломаш

1

Вентилятор вытяжной

1

Дефлектор

1

Приборы КИПиА

22

Распределительный щит управления с элементами автоматики и управления

1 компл.

23

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

24

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

25

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

26

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

27

Учет электроэнергии

1

28

Учет исходной воды

1

29

Учет тепловой энергии (Коммерческий)

1 компл.

30

Поагрегатный (технологический) учет газа

2

Прочее

31

Дымовая труба ферменного типа с двумя индивидуальными теплоизолированными газоотводящими стволами, рабочая поверхность – нержавеющая сталь, внешний покрывной слой – оцинкованная сталь с полимерным покрытием. Высота – 12 м.

1

32

Трубопроводы, теплоизоляция, крепления

1 компл.

33

Пакет рабочей документации на котельную

1 компл.

34

Паспорт

1 компл.
