Блочно-модульная водогрейная котельная мощностью 3,8 МВт
Выполненные работы
Описание
|
№ п.п. |
Наименование (характеристика) |
Кол-во |
|
|
1 |

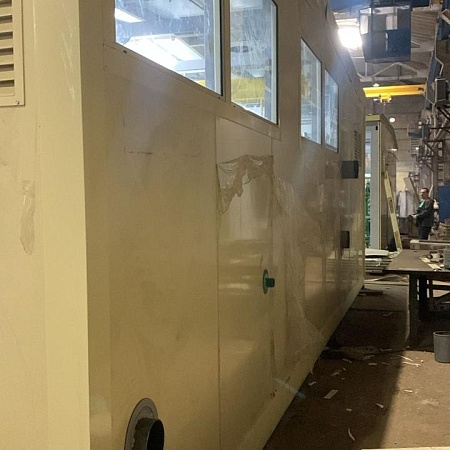

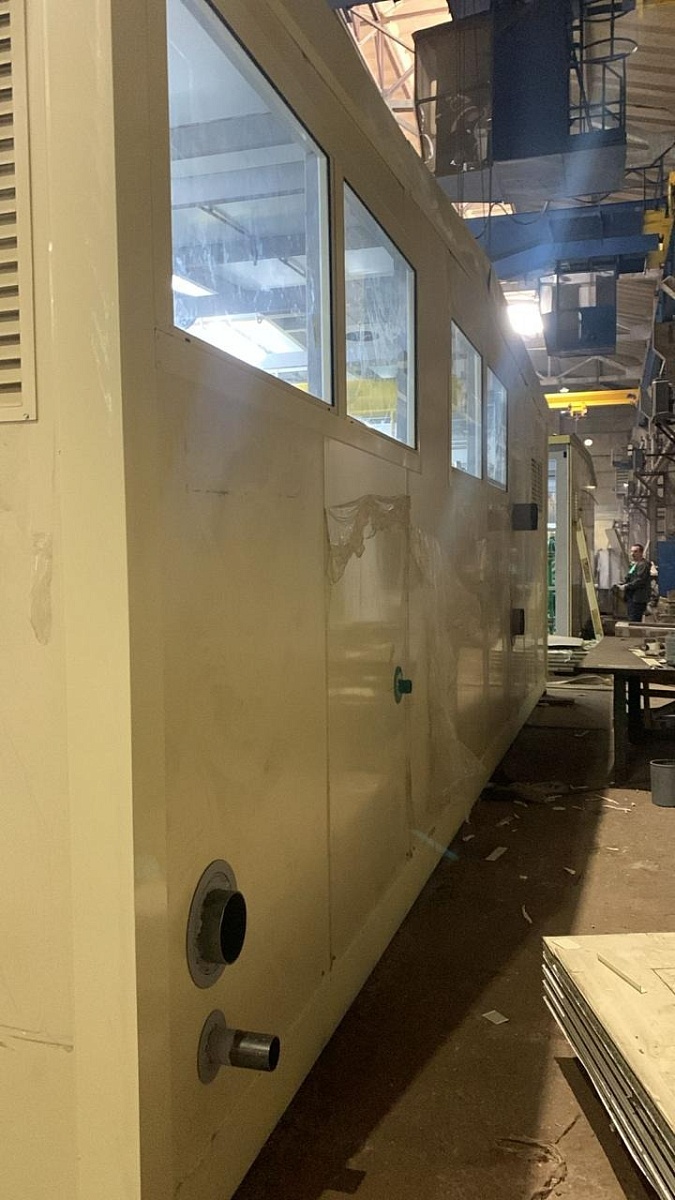

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50 мм). Габариты котельной 9,5х9,0х3,5 м |
3 блока |
|
|
Тепломеханическое оборудование |
|||
|
2 |

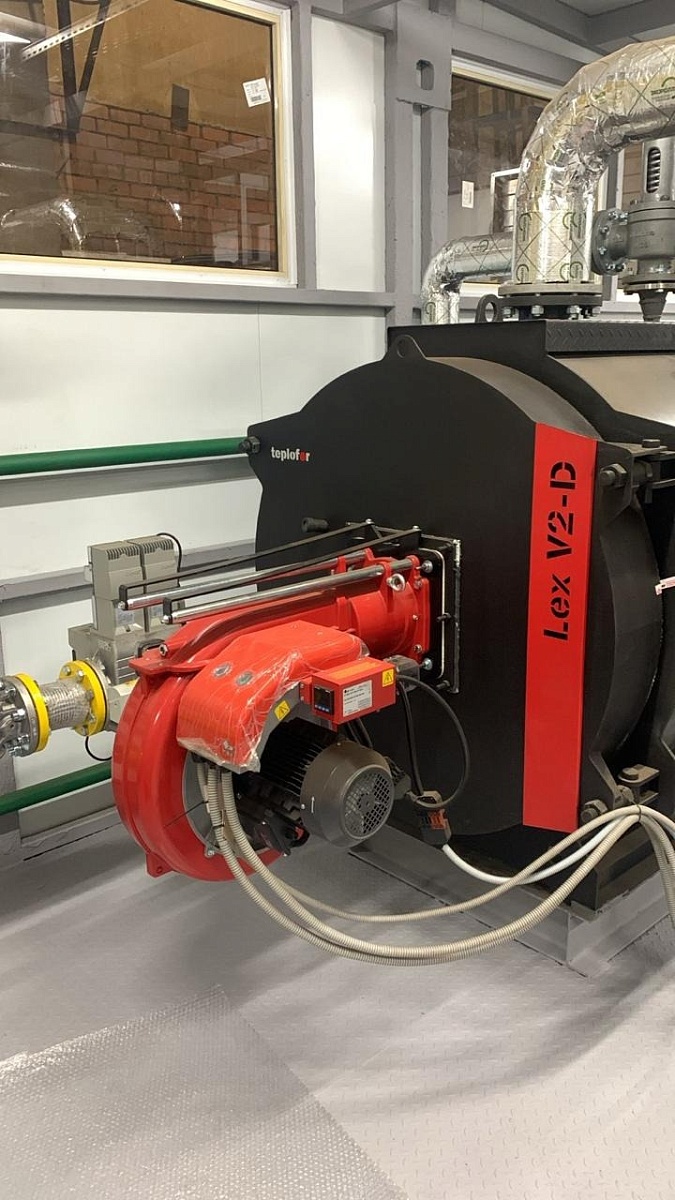

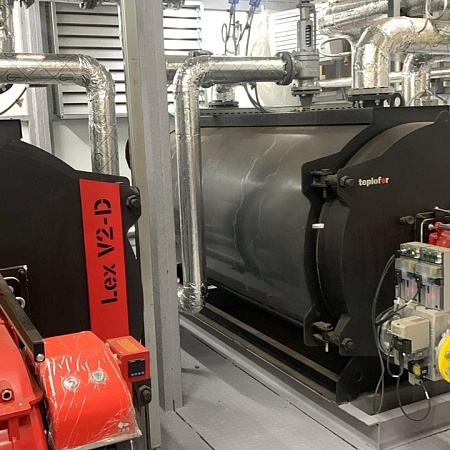

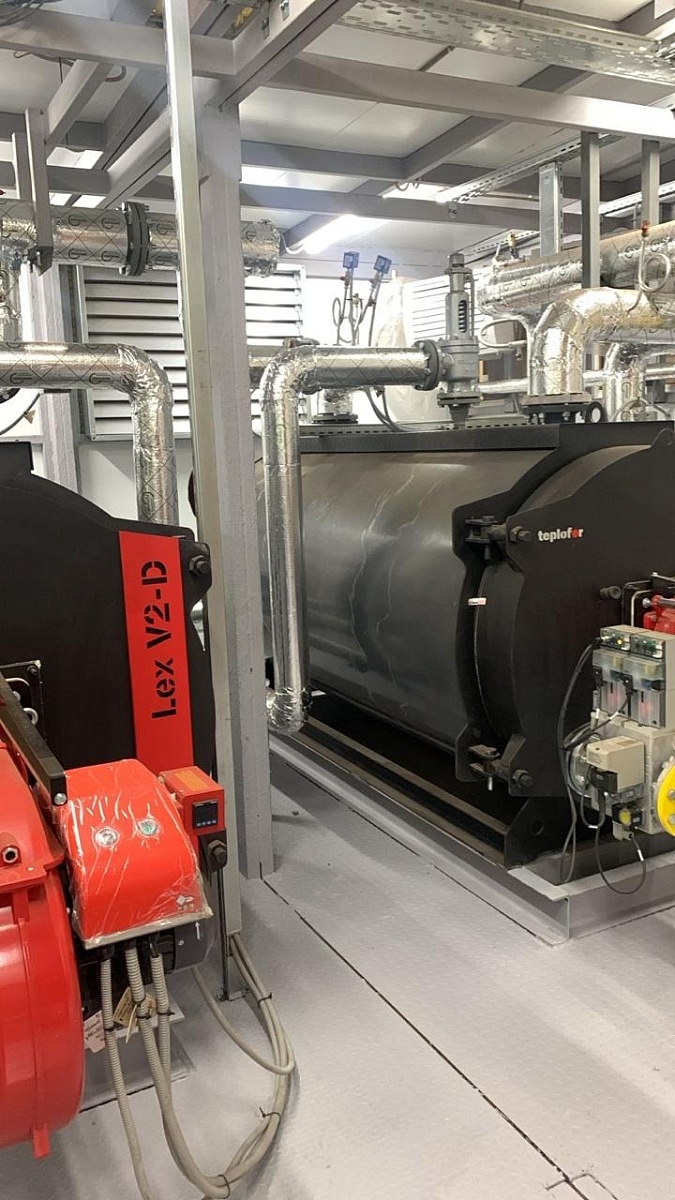

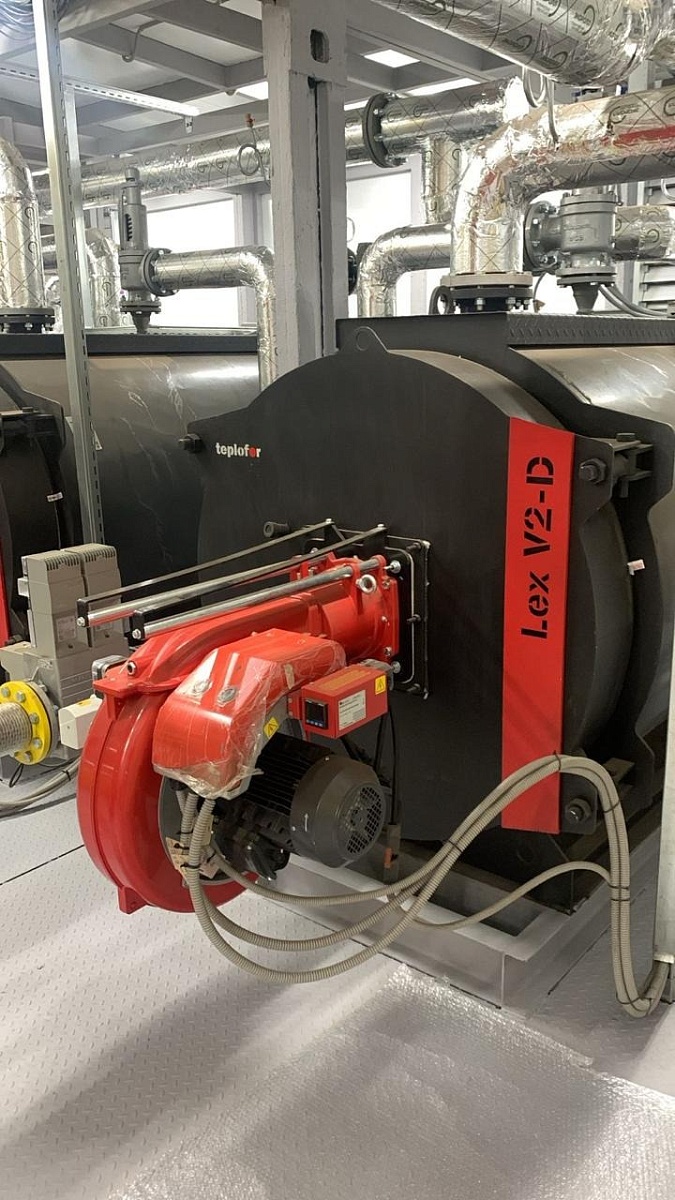

Стальной водогрейный котел Lex V2-D 1400, теплопроизводительность 1 400 кВт, ООО «Теплофор», Россия. |
1 |
|
|
3 |
Стальной водогрейный котел Lex V2-D 1200 , теплопроизводительность 1 200 кВт, ООО «Теплофор», Россия. |
2 |
|
|
4 |

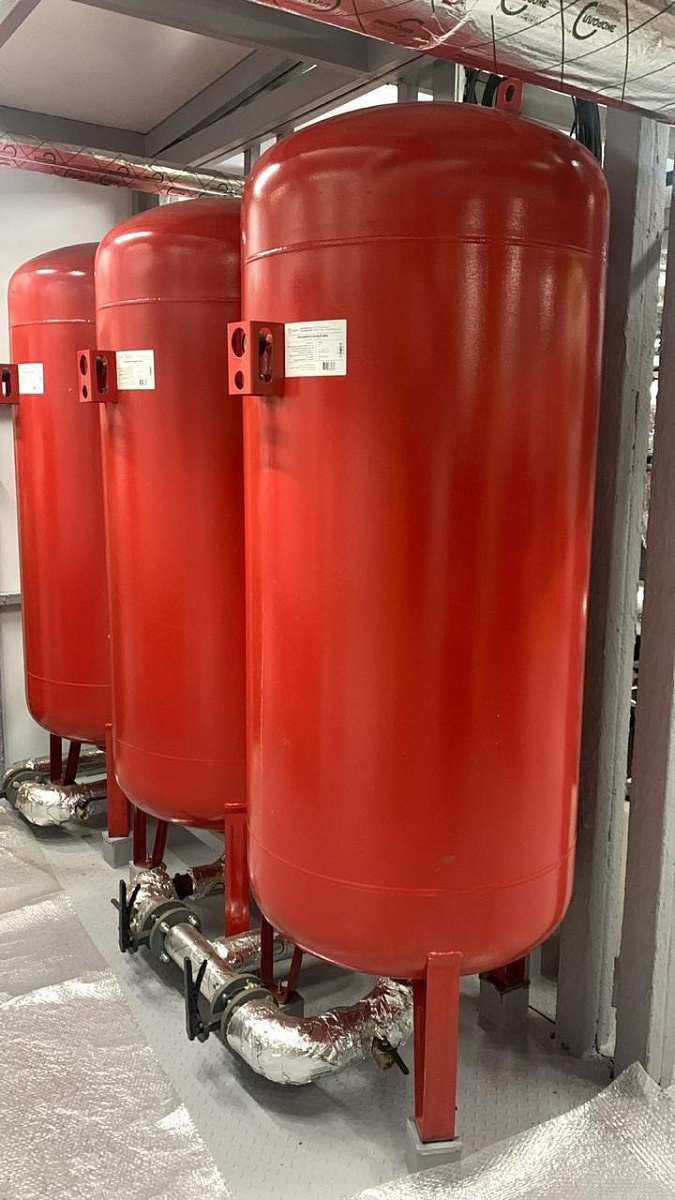

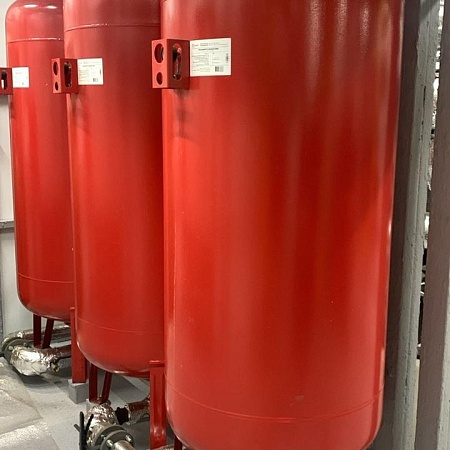

Бак расширительный V=1000 л. |
3 |
|
|
5 |
Водоподготовительная установка |
1 компл. |
|
|
6 |

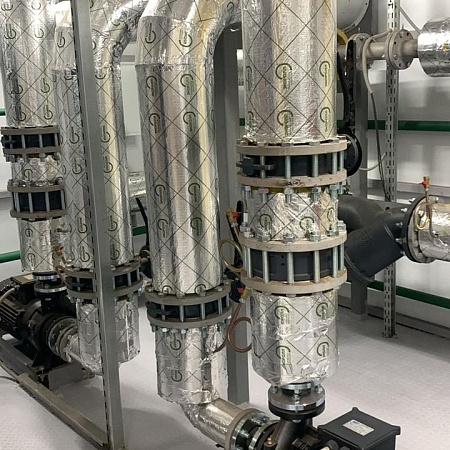

Насос котловой G=40,2 м3/ч, H=15 м.в.ст. |
1 |
|
|
7 |
Насос котловой G=34,4 м3/ч, H=15 м.в.ст. |
2 |
|
|
8 |

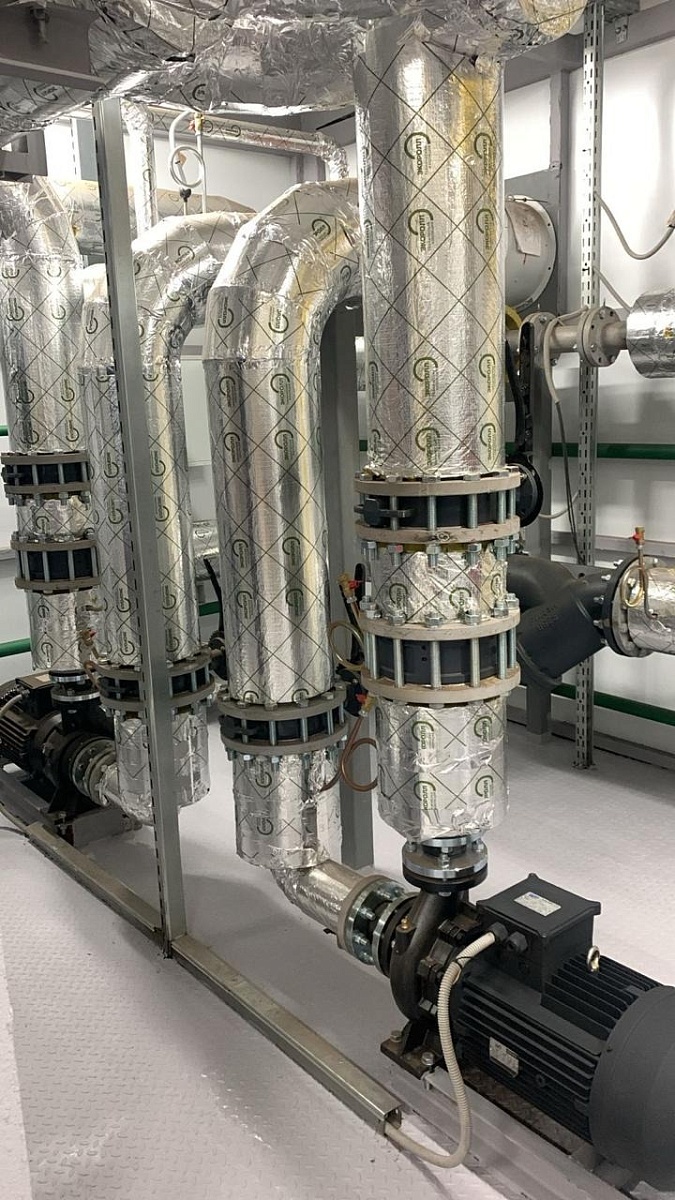

Насос сетевого контура G=117,3 м3/ч, H=35 м.в.ст. |
2(1 резерв) |
|
|
9 |
Модуль регулирования расхода греющей среды (трехходовой клапан с электроприводом) |
1 компл. |
|
|
10 |

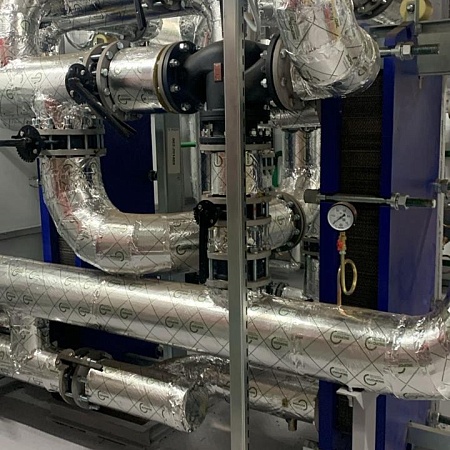

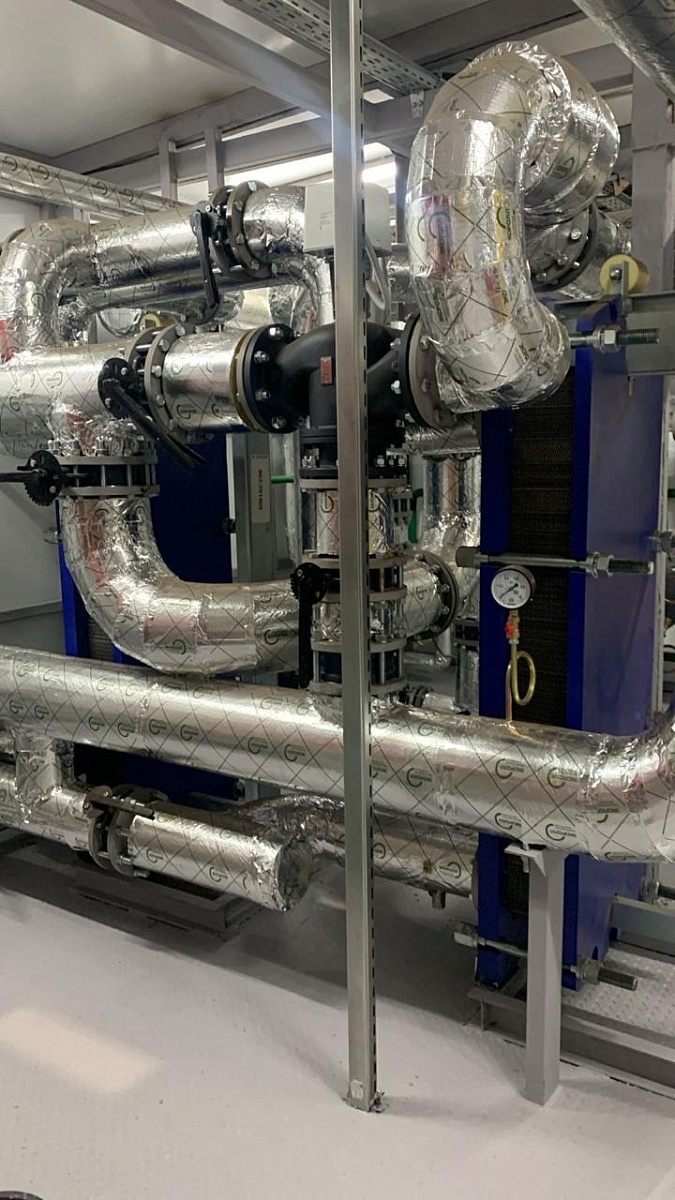

Теплообменник пластинчатый, мощностью 1900 кВт |
2 компл. |
|
|
11 |
Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления) |
1 компл. |
|
|
12 |
Линия подпитки в составе: |
1 компл. |
|
|
- насос повысительный исходной воды |
2(1 резерв) |
||
|
- комплект арматуры; |
1 компл. |
||
|
- автоматика. |
1 компл. |
||
|
Оборудование подачи и сжигания топлива |
|||
|
13 |

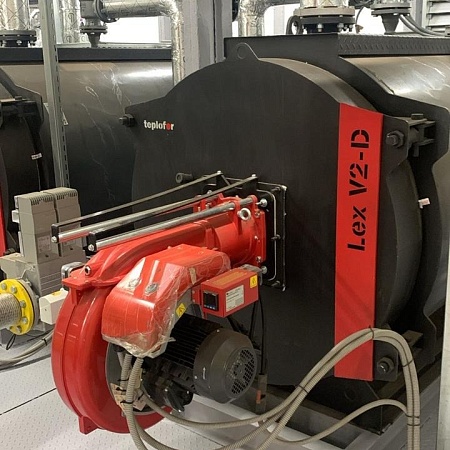

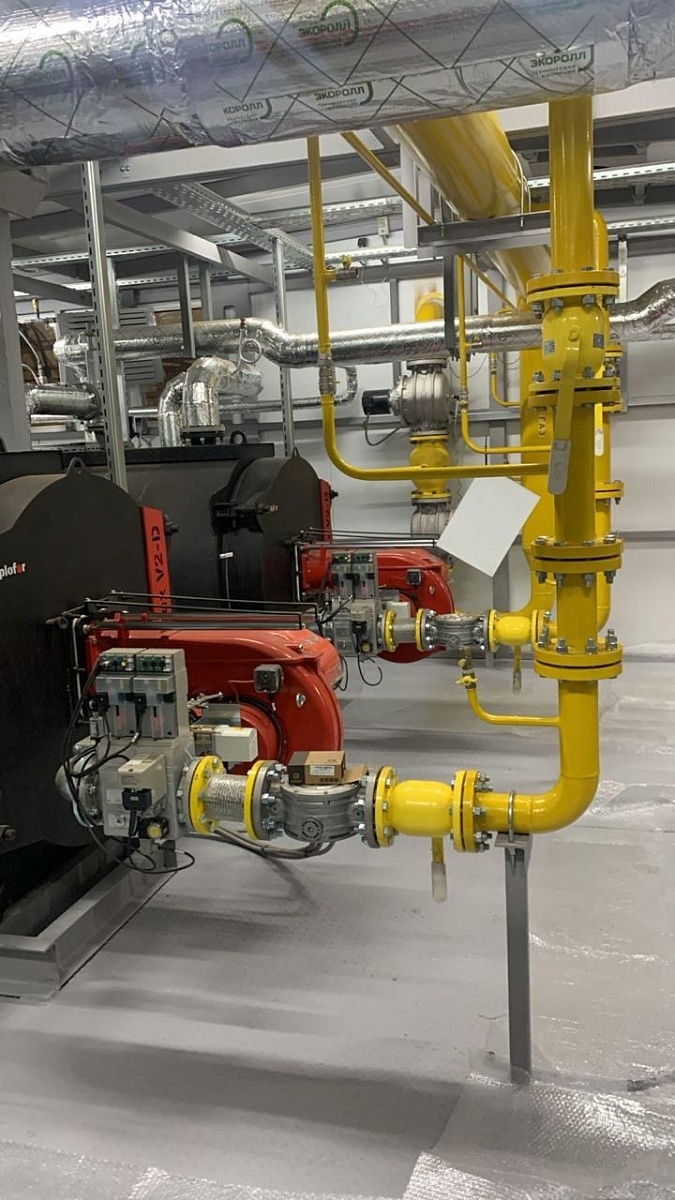

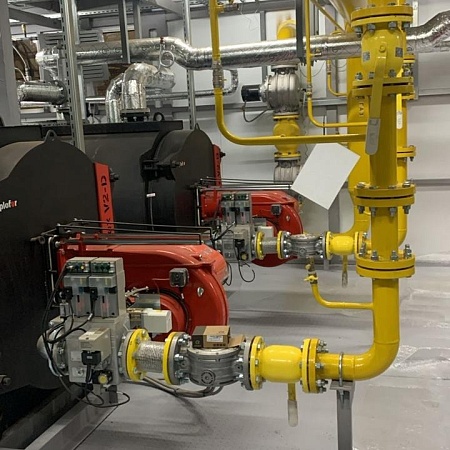

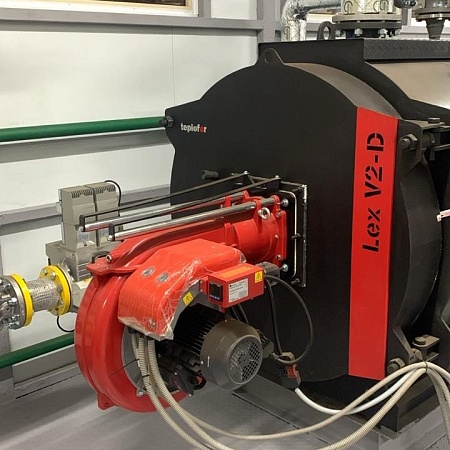

Горелка газовая прогрессивная, тип GAS P 160/M CE TC + R. CE-CT DN80-FS80, F.B.R., Италия. |
3 |
|
|
14 |

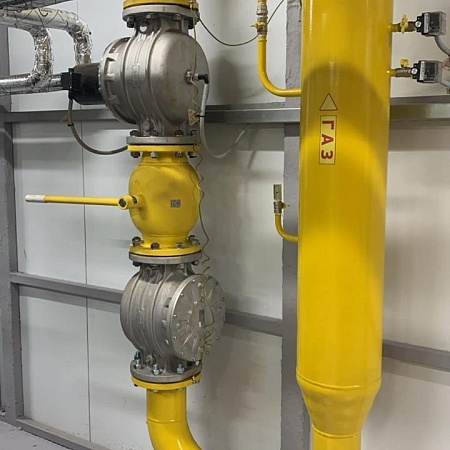

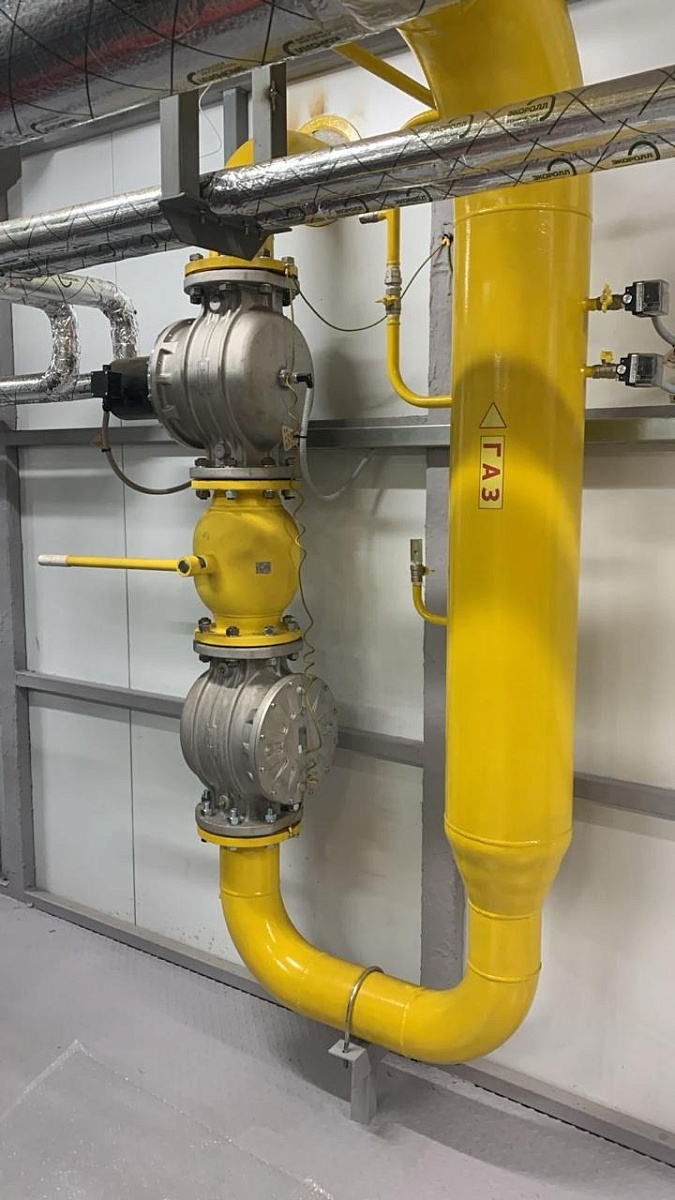

Газовая линия: отсечной электромагнитный клапан |
1 компл. |
|
|
15 |
Сигнализаторы загазованности CH4 и CO, САКЗ «Кристалл-3», Россия. |
1 компл. |
|
|
Электрооборудование |
|||
|
16 |
Силовой щит ВРУ, приборы автоматики |
1 компл. |
|
|
Отопление и вентиляция котельного зала |
|||
|
17 |
Система отопления котельного зала |
1 компл. |
|
|
Дефлекторы |
1 компл. |
||
|
Вытяжные вентиляторы |
1 компл. |
||
|
Приборы КИПиА |
|||
|
18 |
Распределительный щит управления с элементами автоматики и управления. На базе программно-логистического контроллера ОВЕН (Россия) |
1 компл. |
|
|
19 |
Датчики давления, температуры, манометры, термометры, термостаты |
1 компл. |
|
|
20 |
Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения |
1 компл. |
|
|
21 |
Система пожаротушения, пожарная сигнализация и пожарное оборудование |
1 компл. |
|
|
22 |
Кабельная продукция, освещение (основное, аварийное, ремонтное) |
1 компл. |
|
|
Узлы учета |
|||
|
23 |
Учет электроэнергии |
1 |
|
|
24 |
Учет исходной воды |
1 |
|
|
25 |
Учет тепловой энергии (Коммерческий) |
1 компл. |
|
|
26 |
Поагрегатный (технологический) учет газа |
3 |
|
|
Прочее |
|||
|
27 |
Дымовая труба, с тремя индивидуальными теплоизолированными газоотводящими стволами, рабочая поверхность – нержавеющая сталь, внешний покрывной – оцинкованная сталь с полимерным покрытием. Высота – 20 м. |
1 компл. |
|
|
28 |

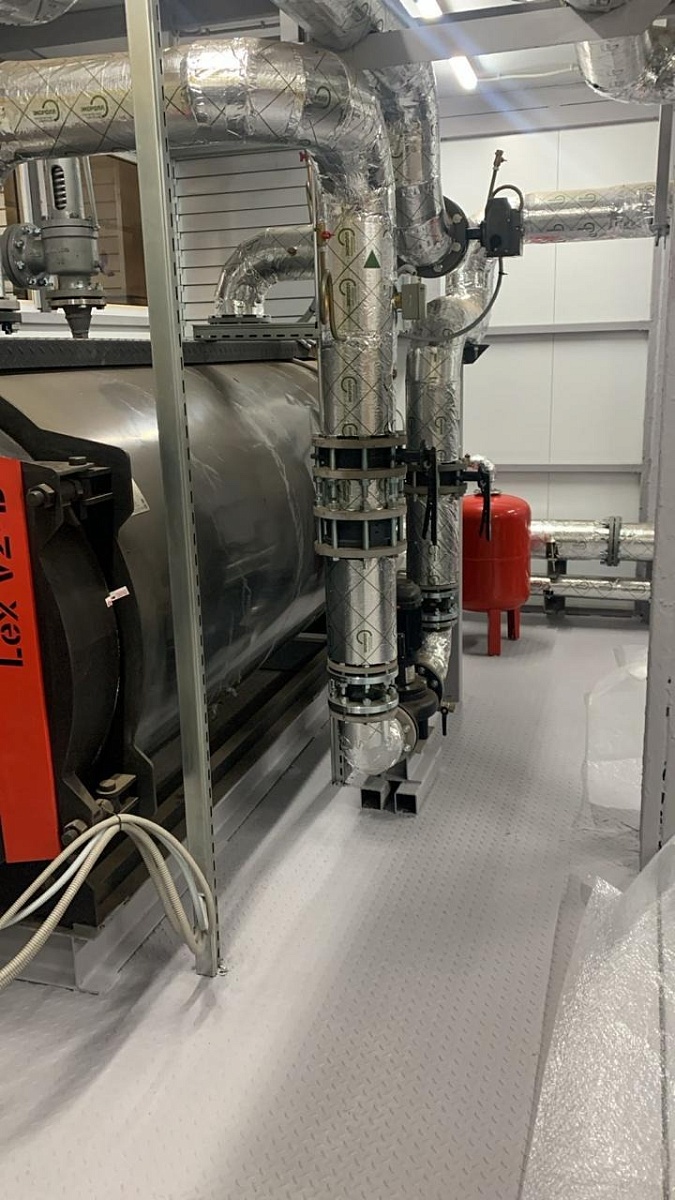

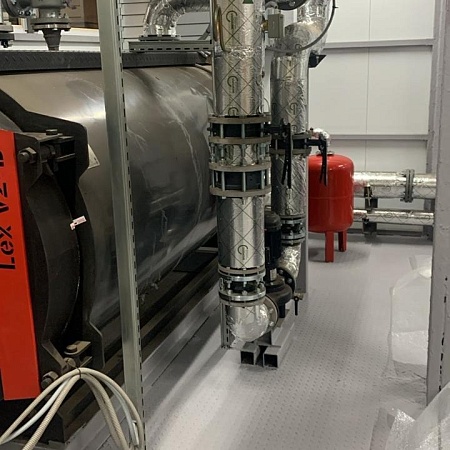

Трубопроводы, теплоизоляция, крепления |
1 компл. |
|
