Автоматизированная блочно-модульная водогрейной котельная установленной теплопроизводительностью 1,2 МВт, рабочей теплопроизодительностью 1,2 МВт, топливо основное – природный газ

№ п.п.

Наименование (характеристика)

Кол-во

1

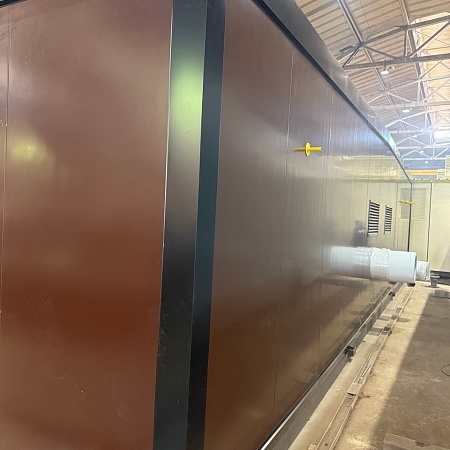

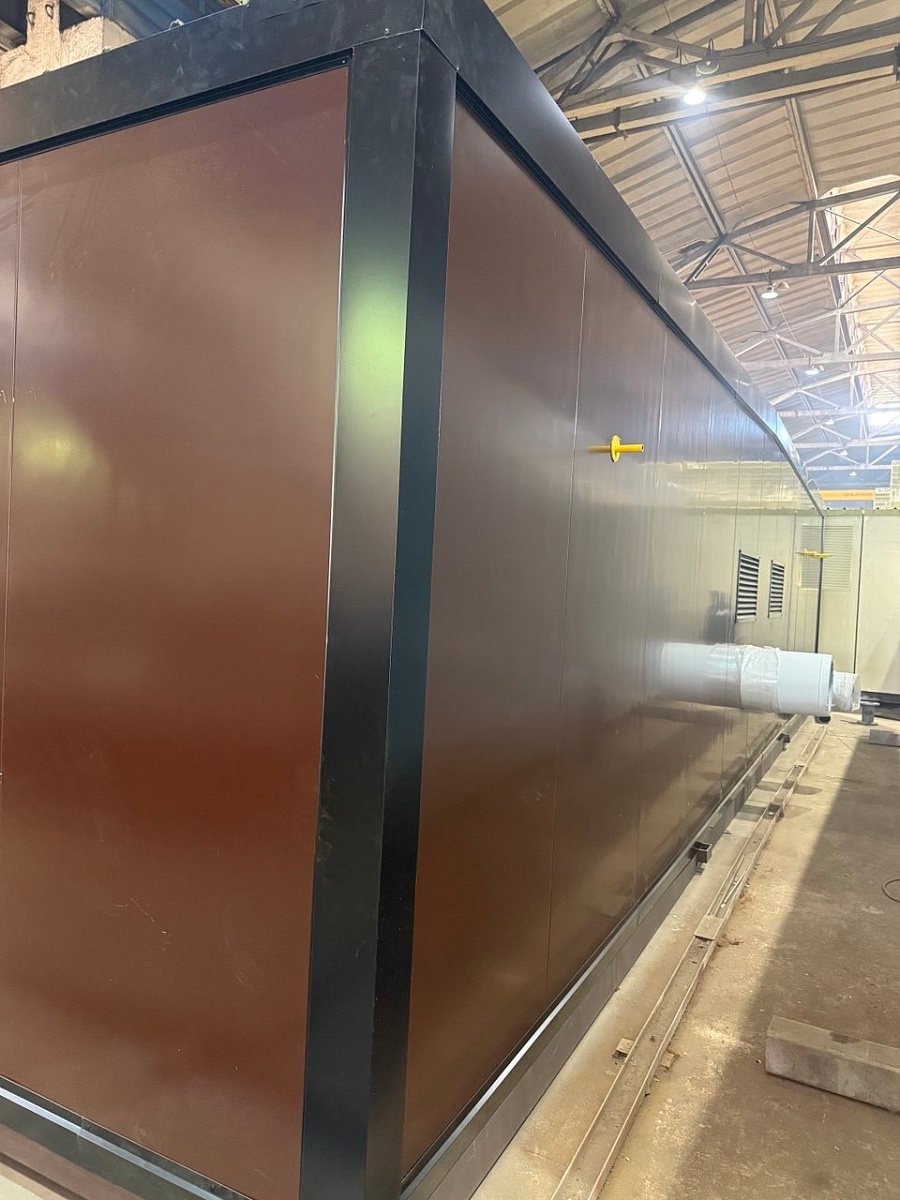

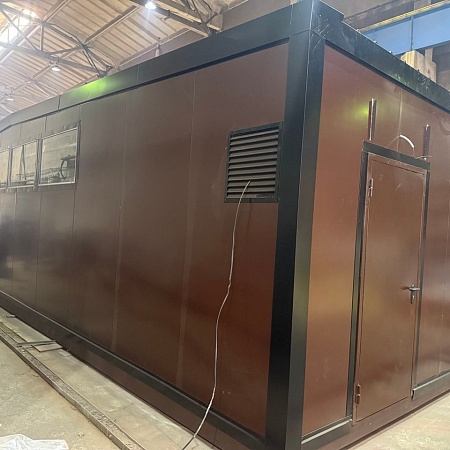

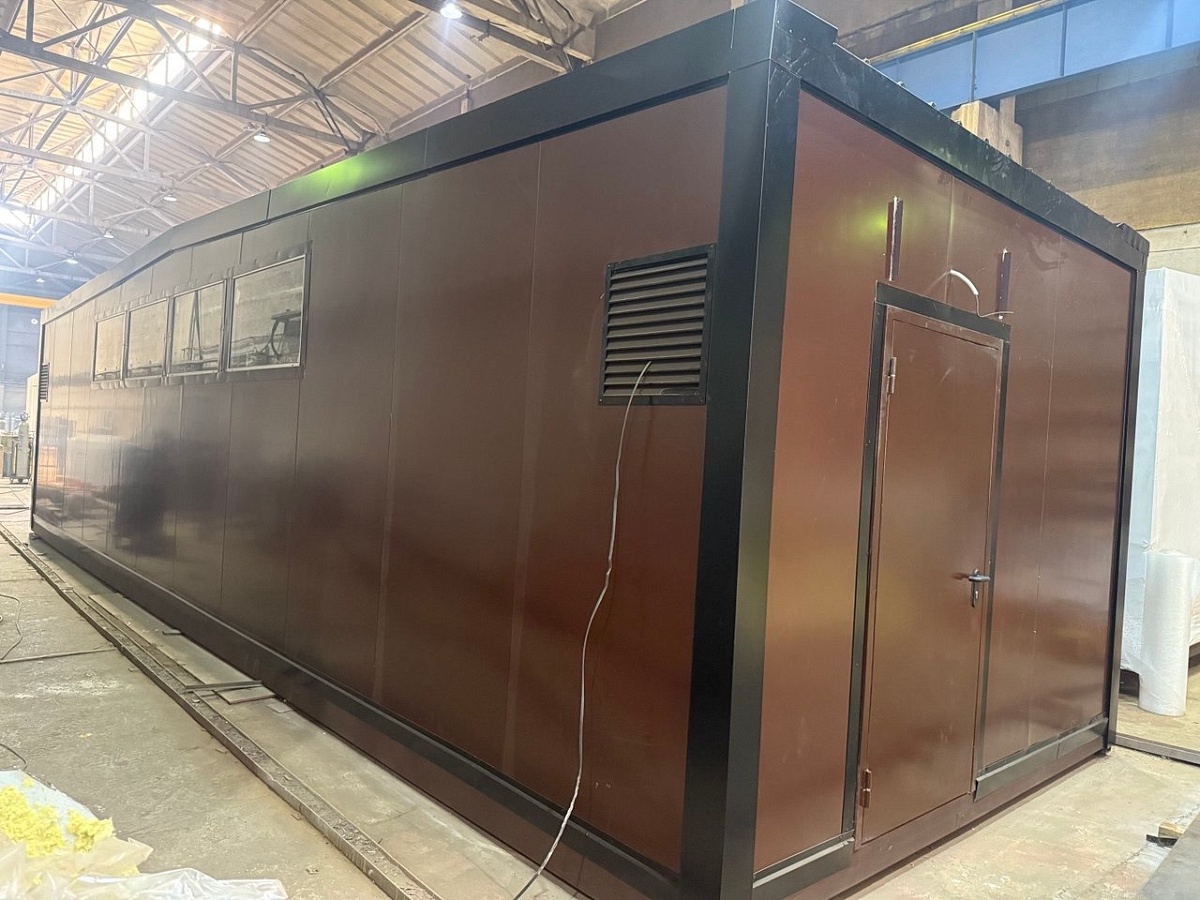

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=80-100 мм). Габариты котельной 13,0х3,8х3,5 м

1 блок

Тепломеханическое оборудование

2

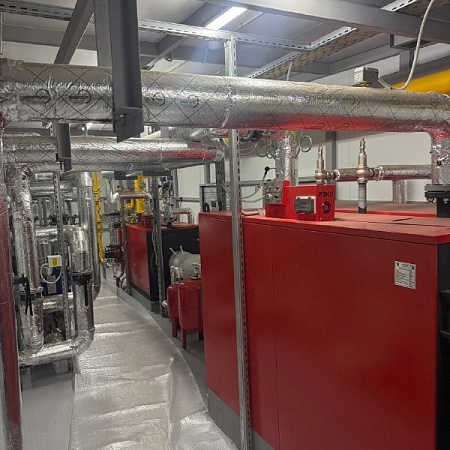

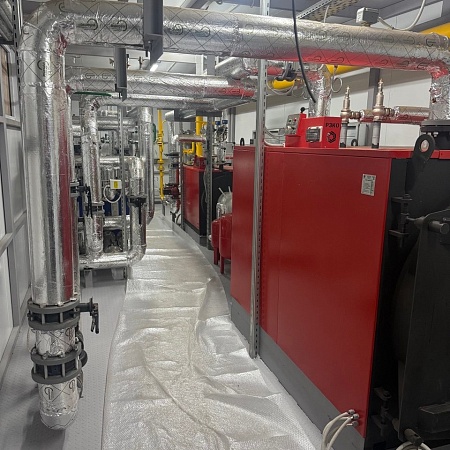

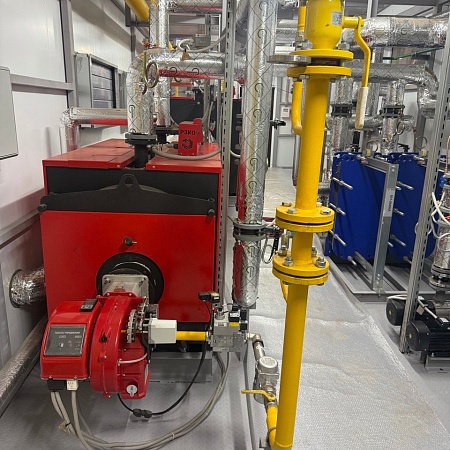

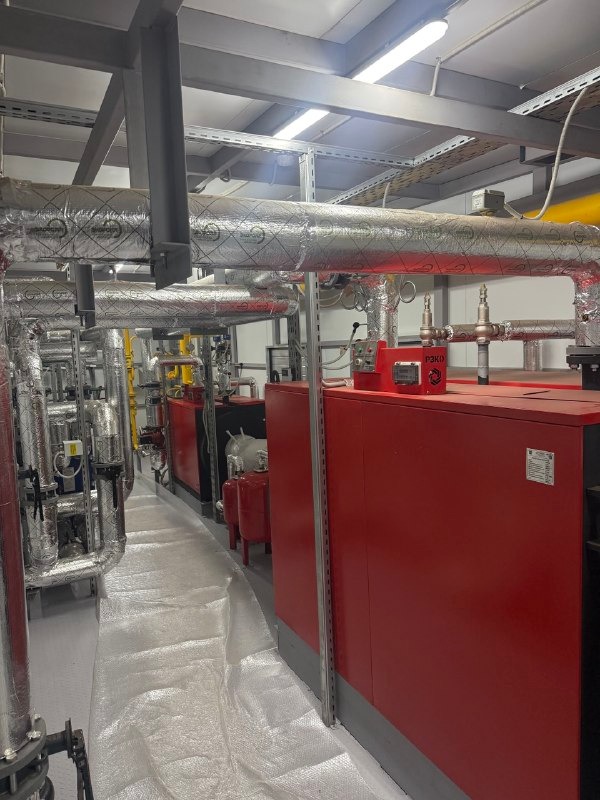

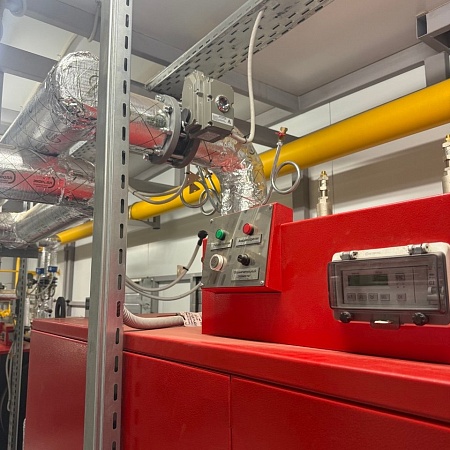

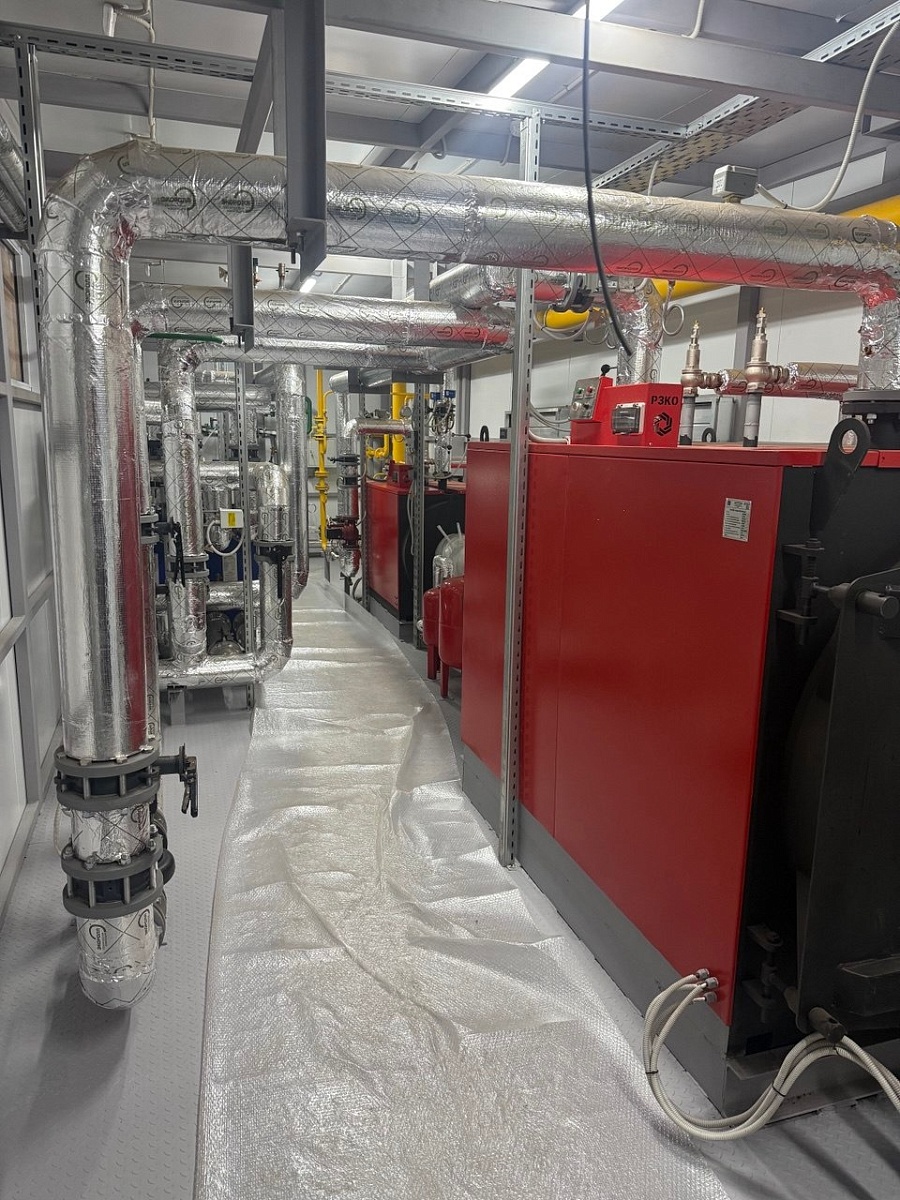

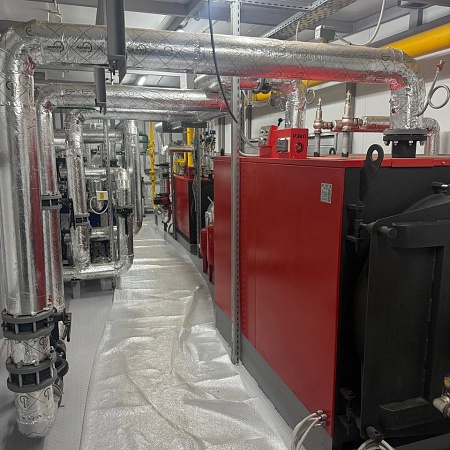

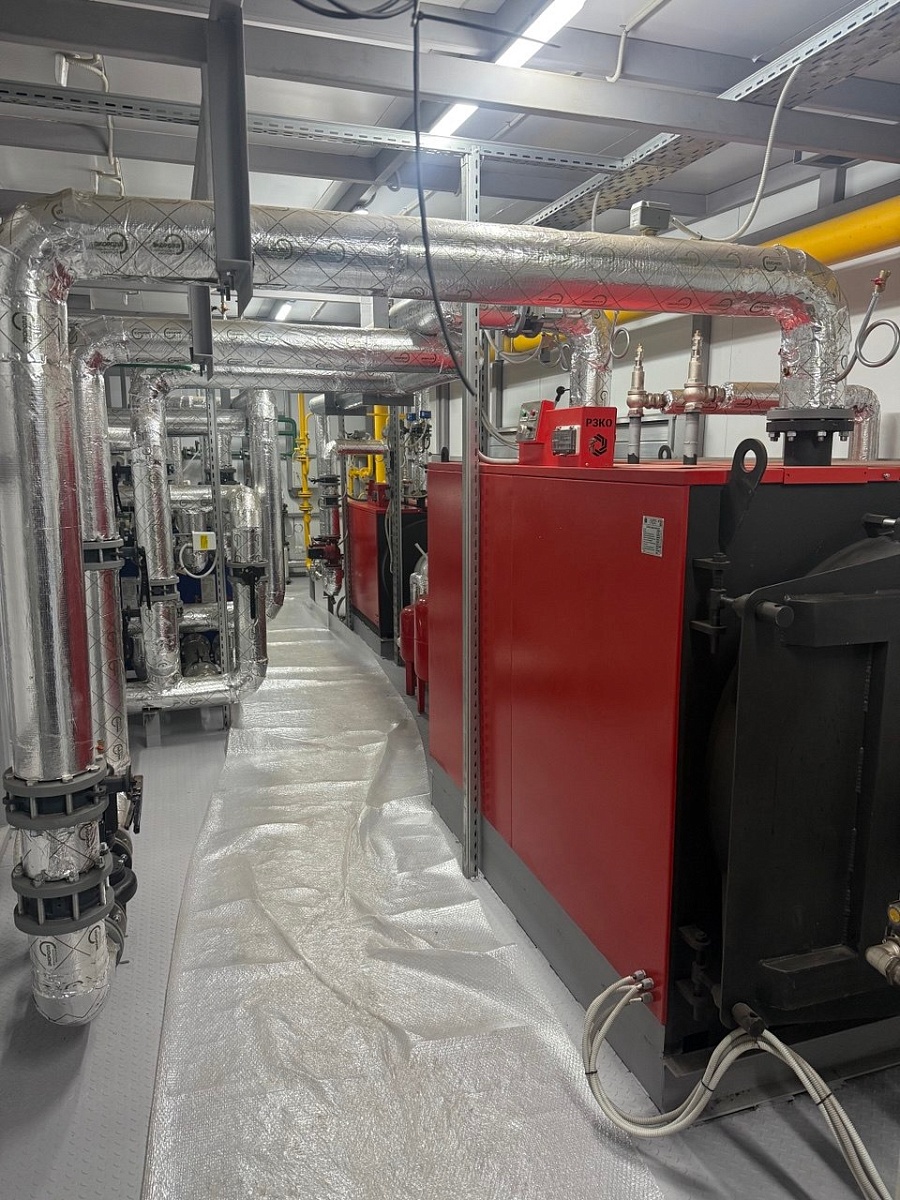

Стальной водогрейный котел WYBERG V 1000, теплопроизводительность 1000 кВт, ООО «РЗКО», Россия

1

3

Стальной водогрейный котел WYBERG V 400, теплопроизводительность 400 кВт, ООО «РЗКО», Россия

1

4

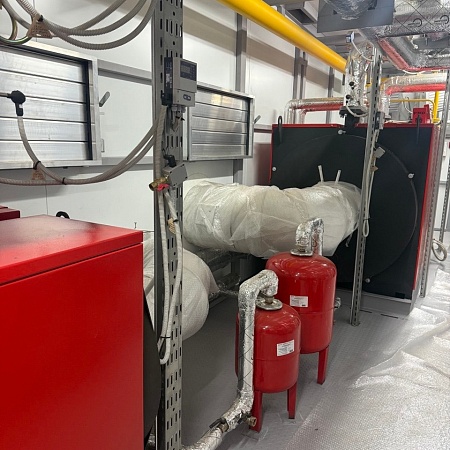

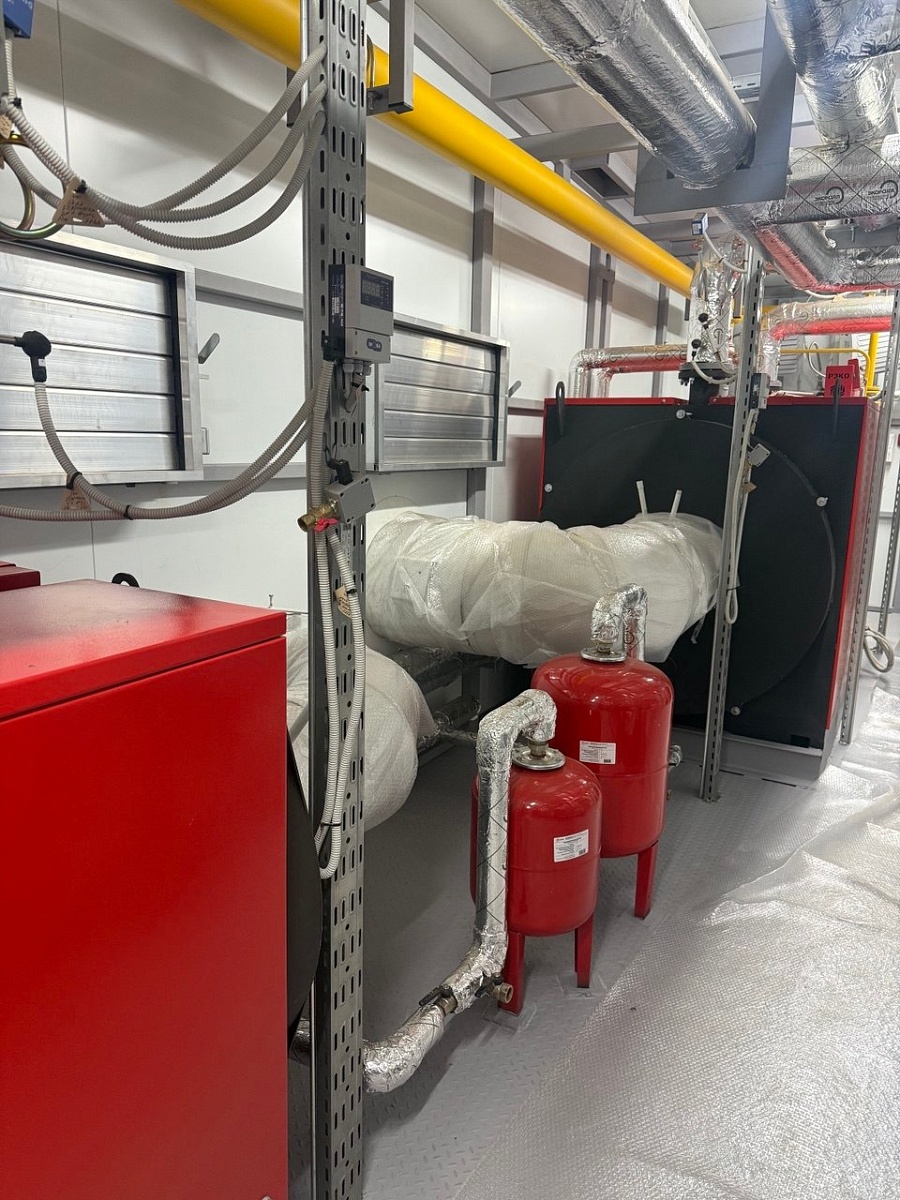

Бак расширительный котла

2

5

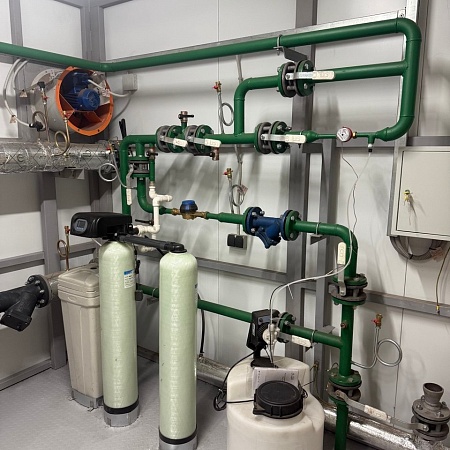

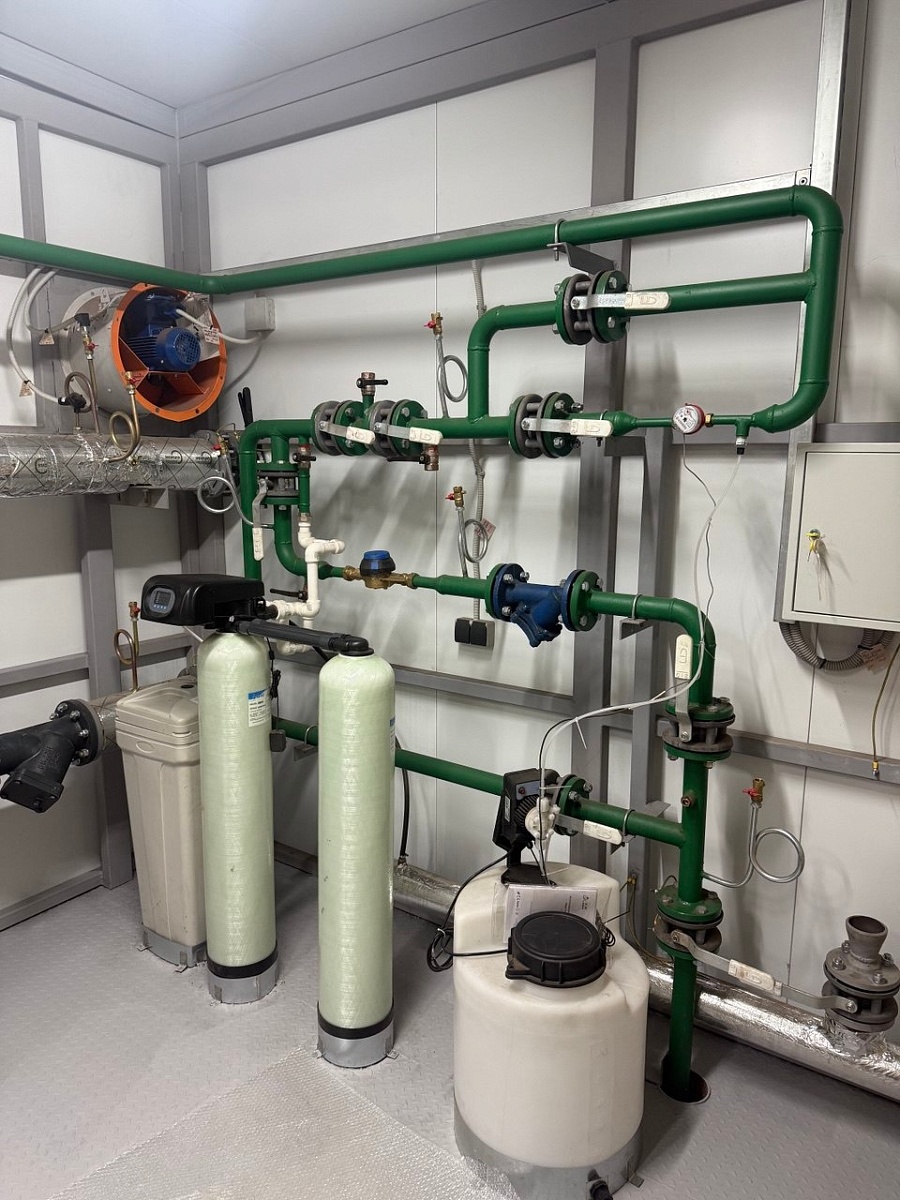

Водоподготовительная установка

1

6

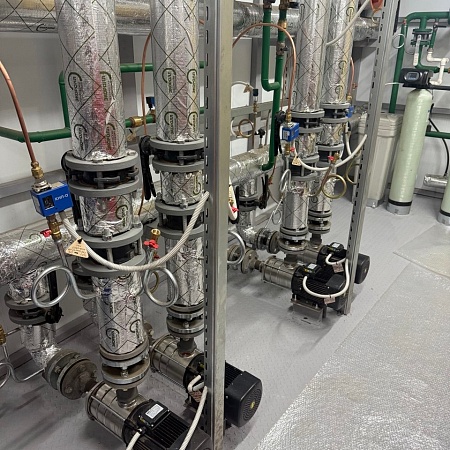

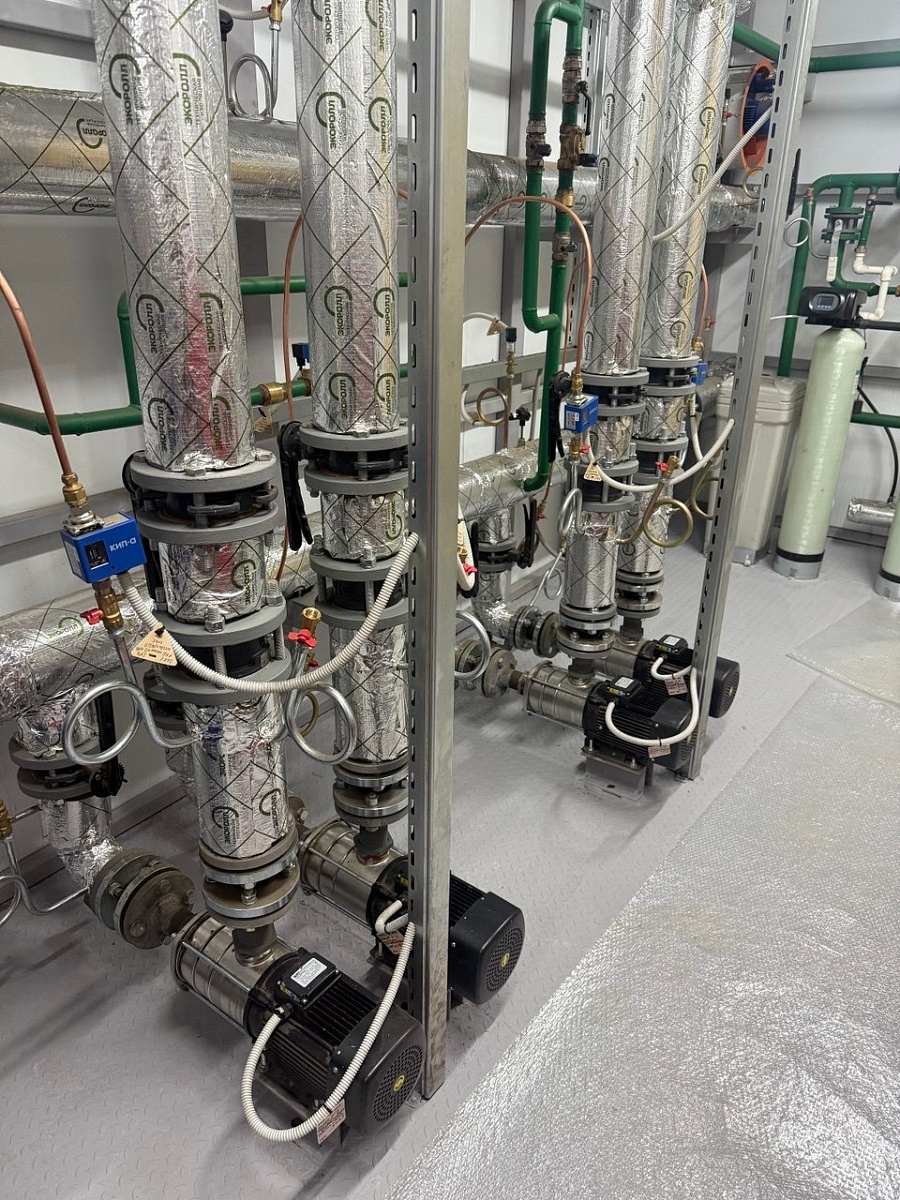

Насос котлового контура G=28,7 м3/ч, H=15 м.в.ст. Рационал

1

7

Насос котлового контура G=11,5 м3/ч, H=15 м.в.ст. Рационал

1

8

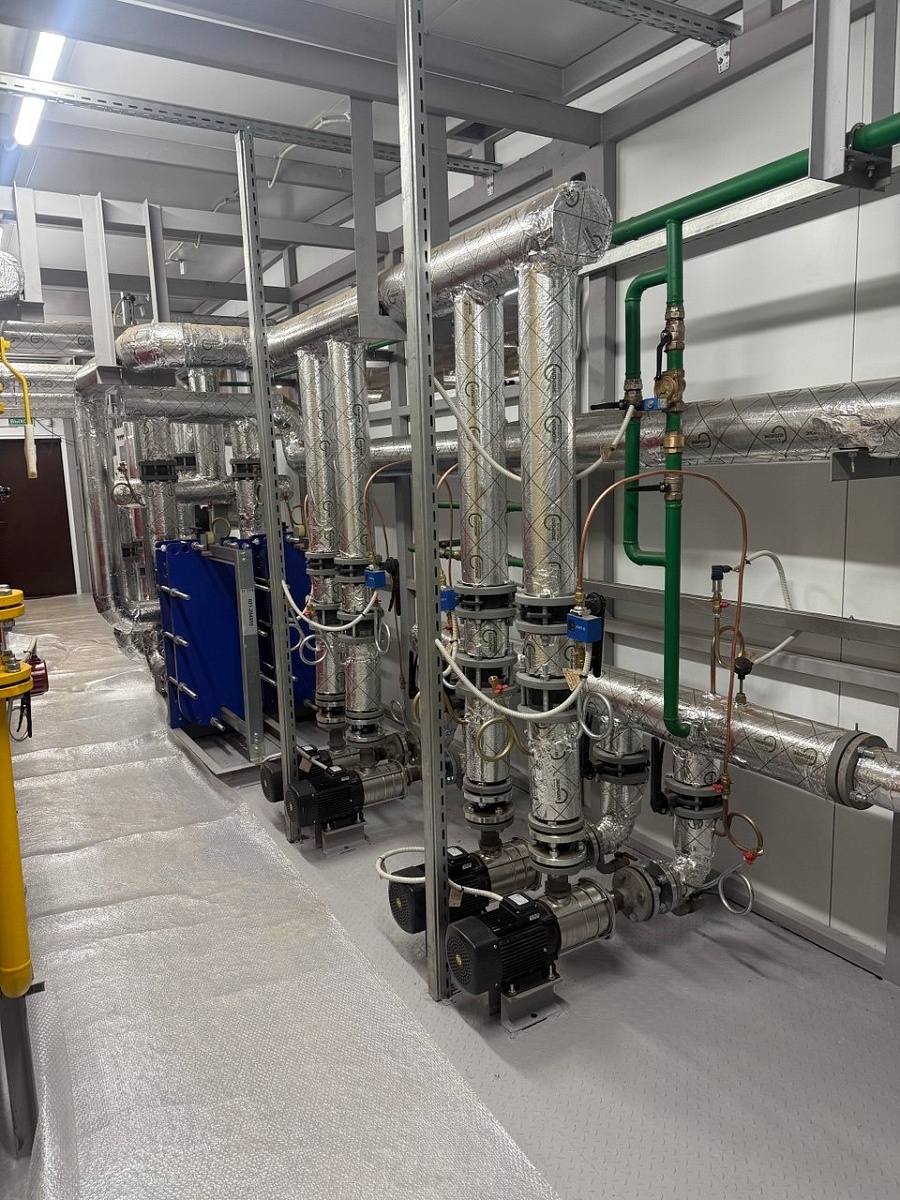

Насос сетевого контура G=16,1 м3/ч, H=30 м.в.ст. Рационал

4(1 резерв)

9

Частотный преобразователь сетевого насоса

4

10

Модуль регулирования расхода греющей среды (трехходовой клапан) РИДАН

1

11

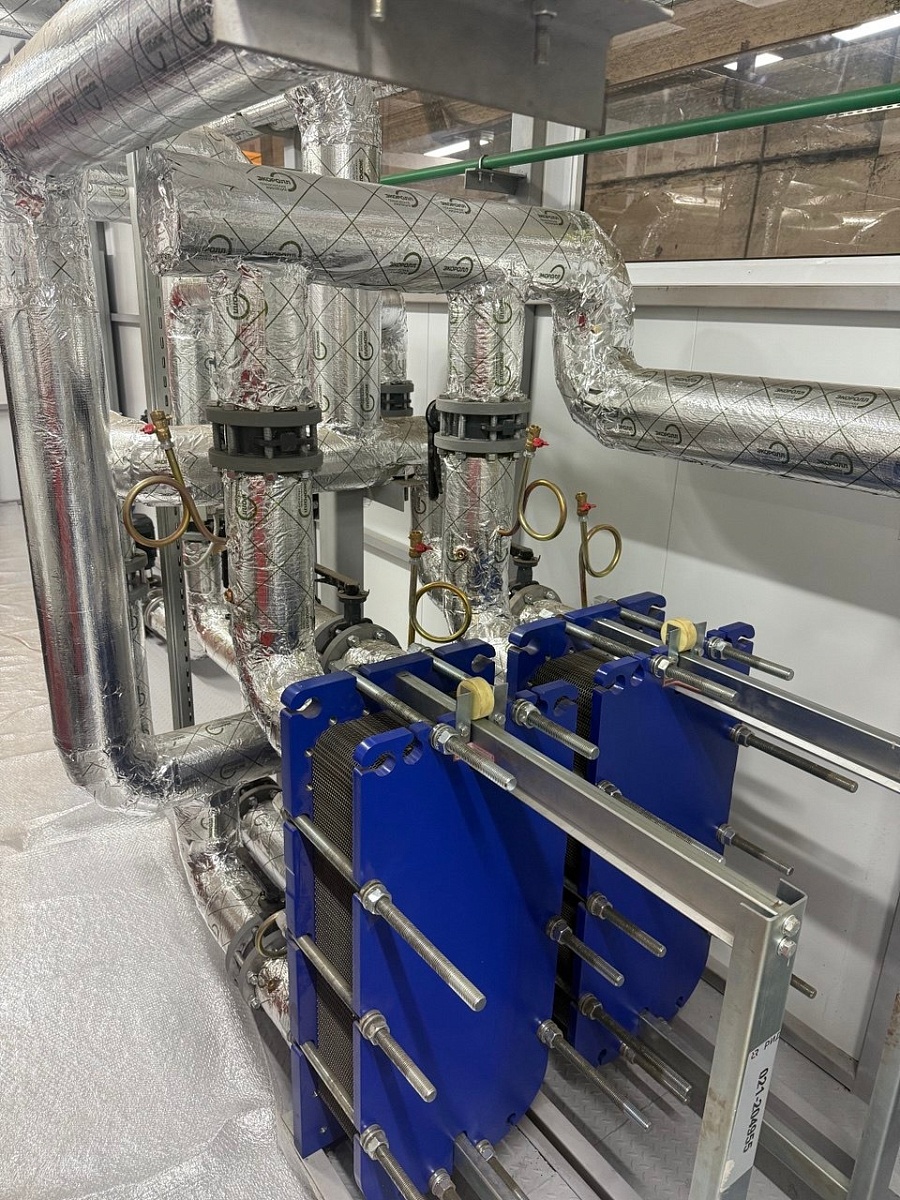

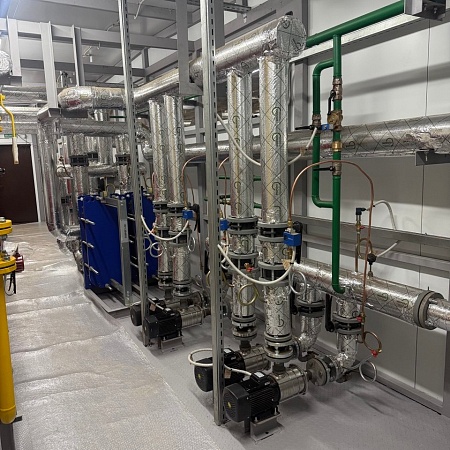

Теплообменник контура отопления, теплопроизводительность 1 400 кВт, производитель РИДАН

1

12

Теплообменник контура отопления, теплопроизводительность 1 400 кВт, производитель РИДАН

1(резерв)

13

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

14

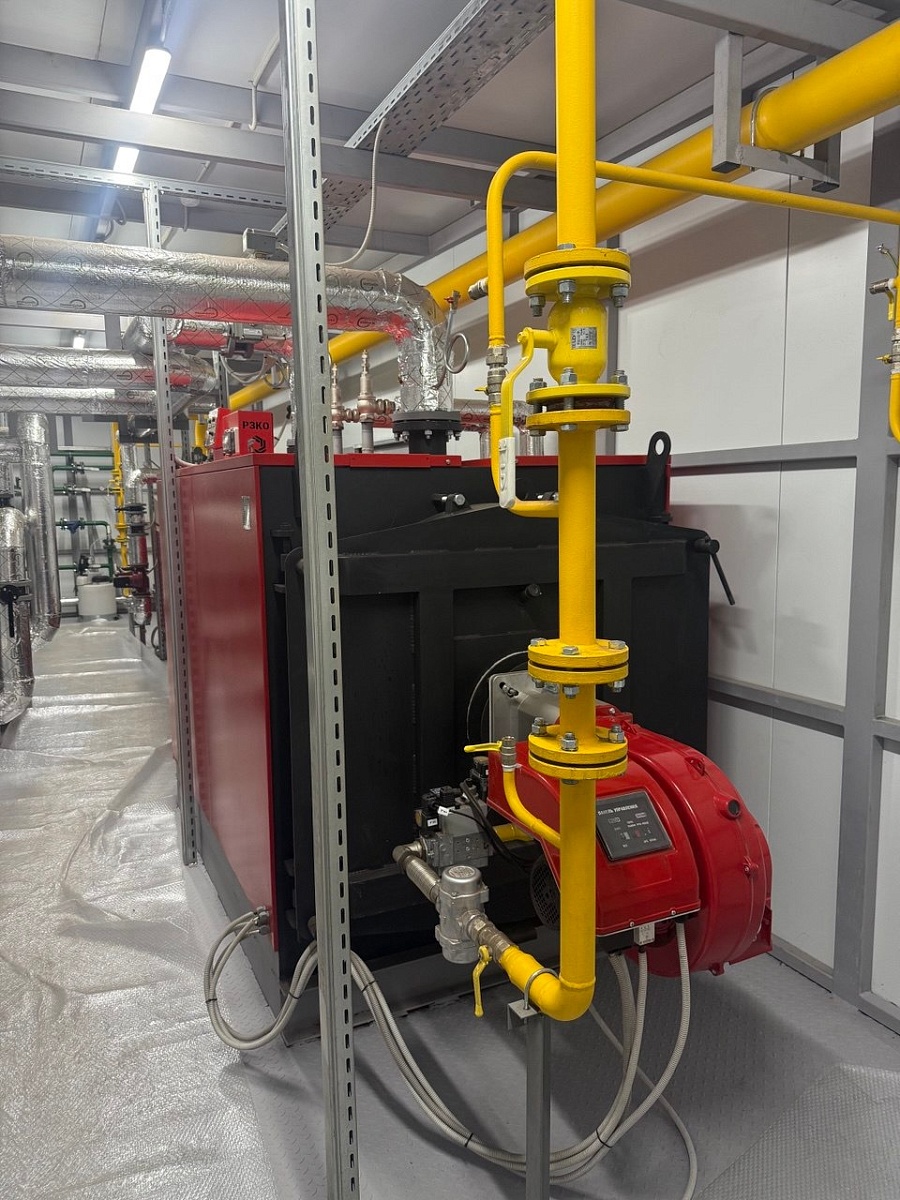

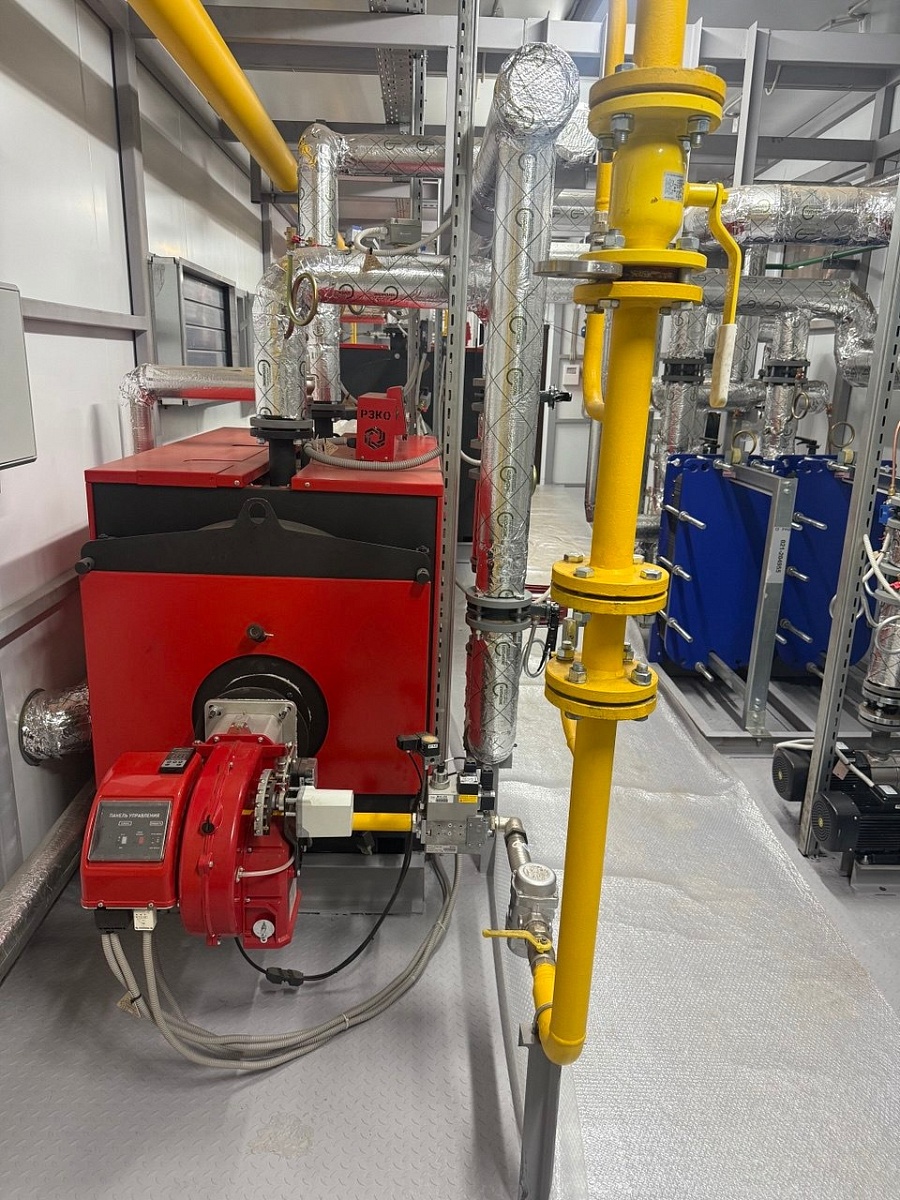

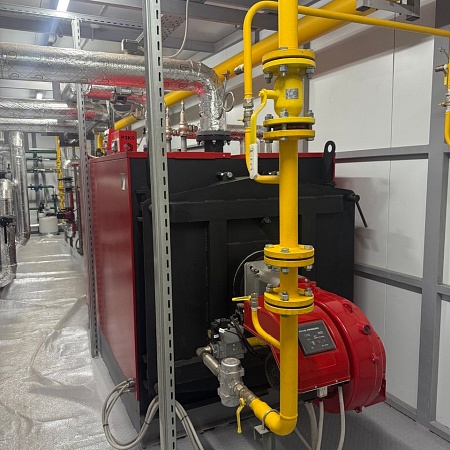

Горелка газовая модуляционная GARANT-120 G.М.32, ООО «Тульские гореклки», Россия

1

15

Горелка газовая модуляционная GARANT-55 G.M.32, ООО «Тульские гореклки», Россия

1

16

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

17

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

18

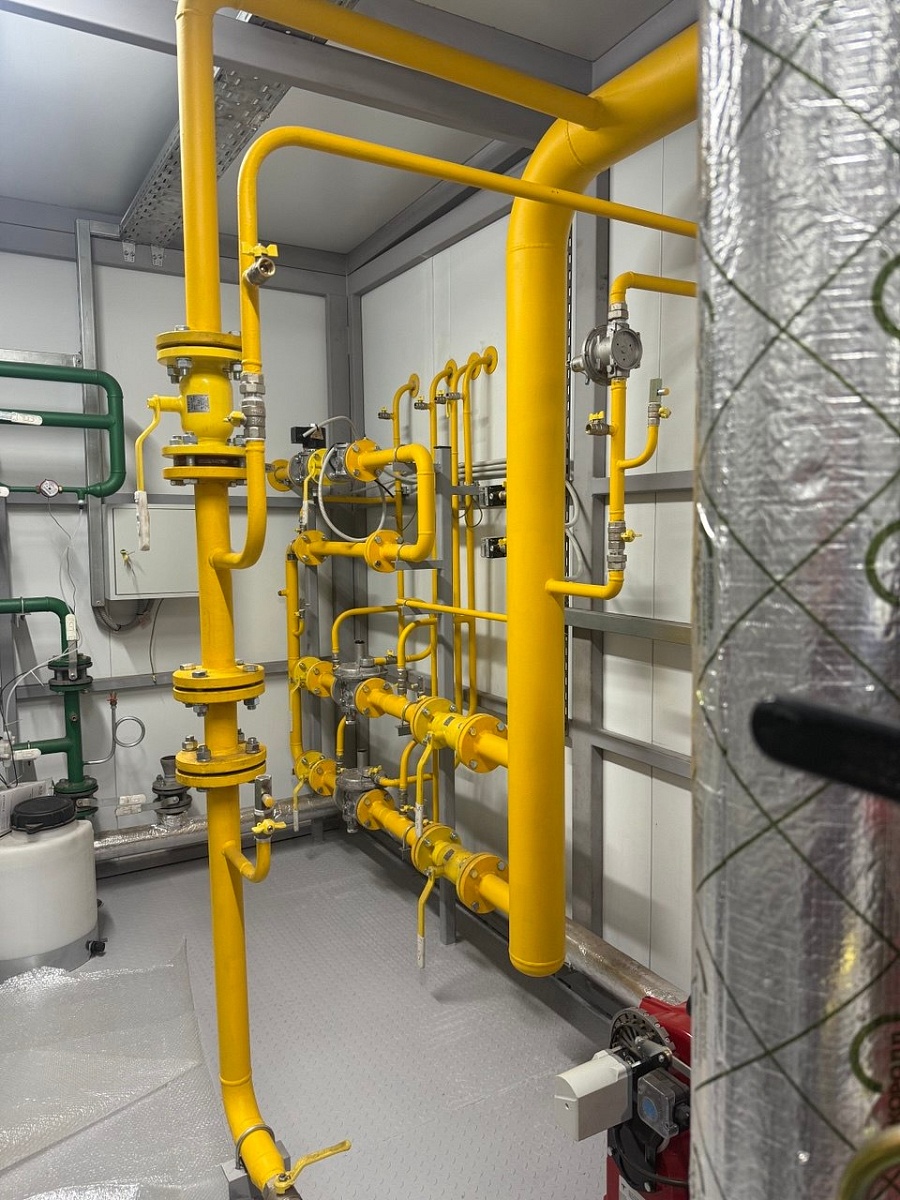

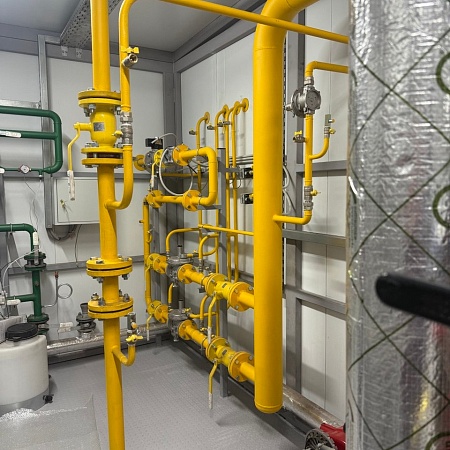

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.

Электрооборудование

19

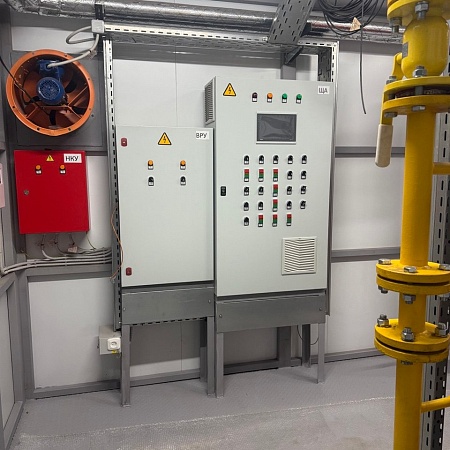

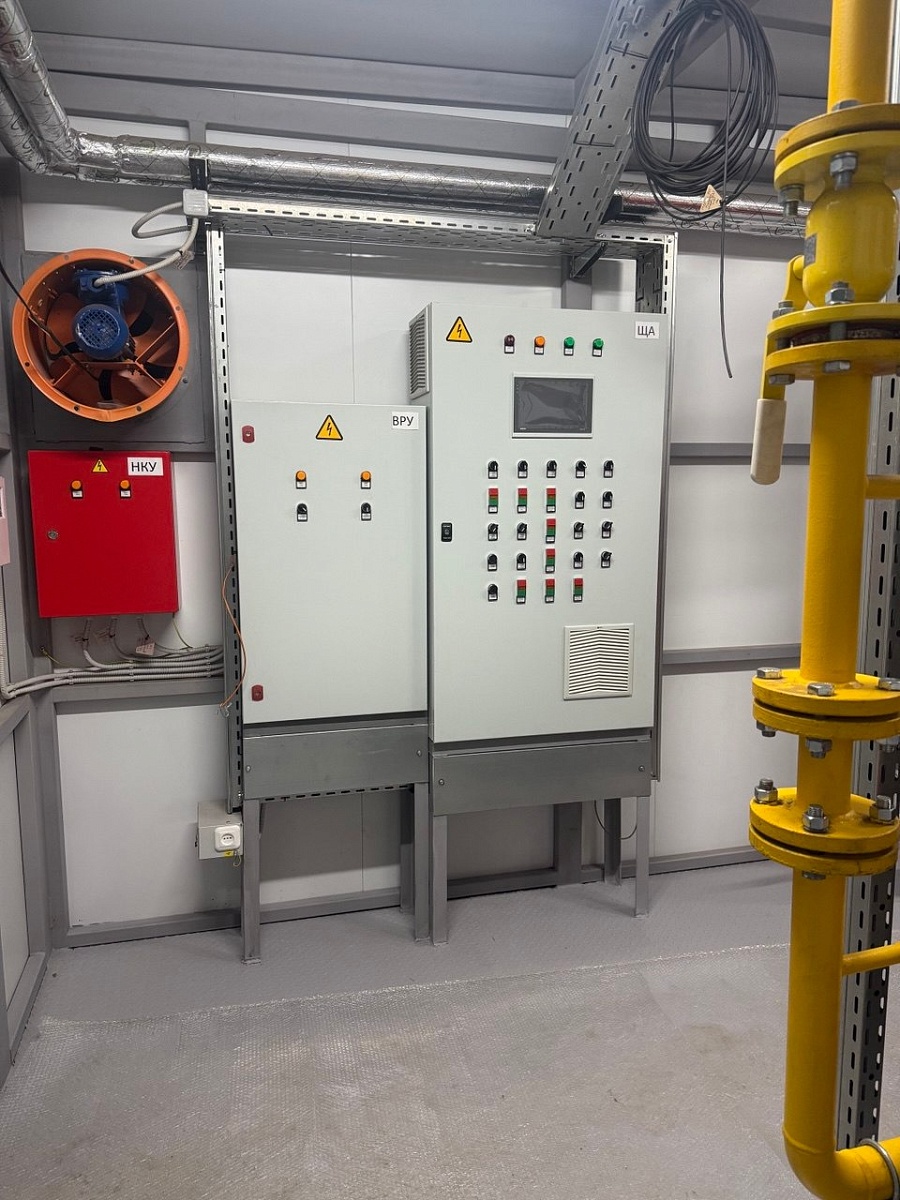

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

20

Тепловентилятор Тепломаш

2

Вентилятор вытяжной

2

Дефлектор

2

Приборы КИПиА

21

Распределительный щит управления с элементами автоматики и управления

1 компл.

22

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

23

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

24

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

25

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

26

Учет электроэнергии

1

27

Учет исходной воды

1

28

Учет тепловой энергии (Технологический)

1 компл.

29

Измерительно-вычислительный комплекс газа ИРВИС

1 компл.

30

Поагрегатный (технологический) учет газа

2

Прочее

31

Дымовая труба ферменного типа, 2 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, высота 13 метров

1

32

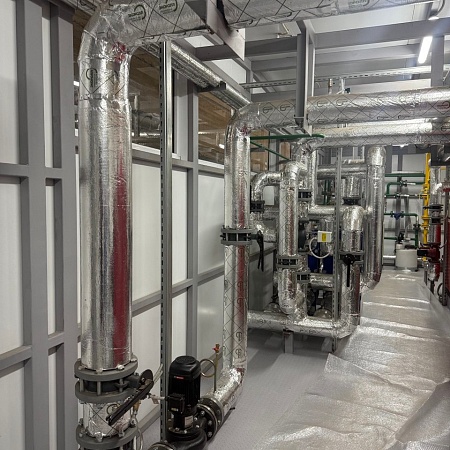

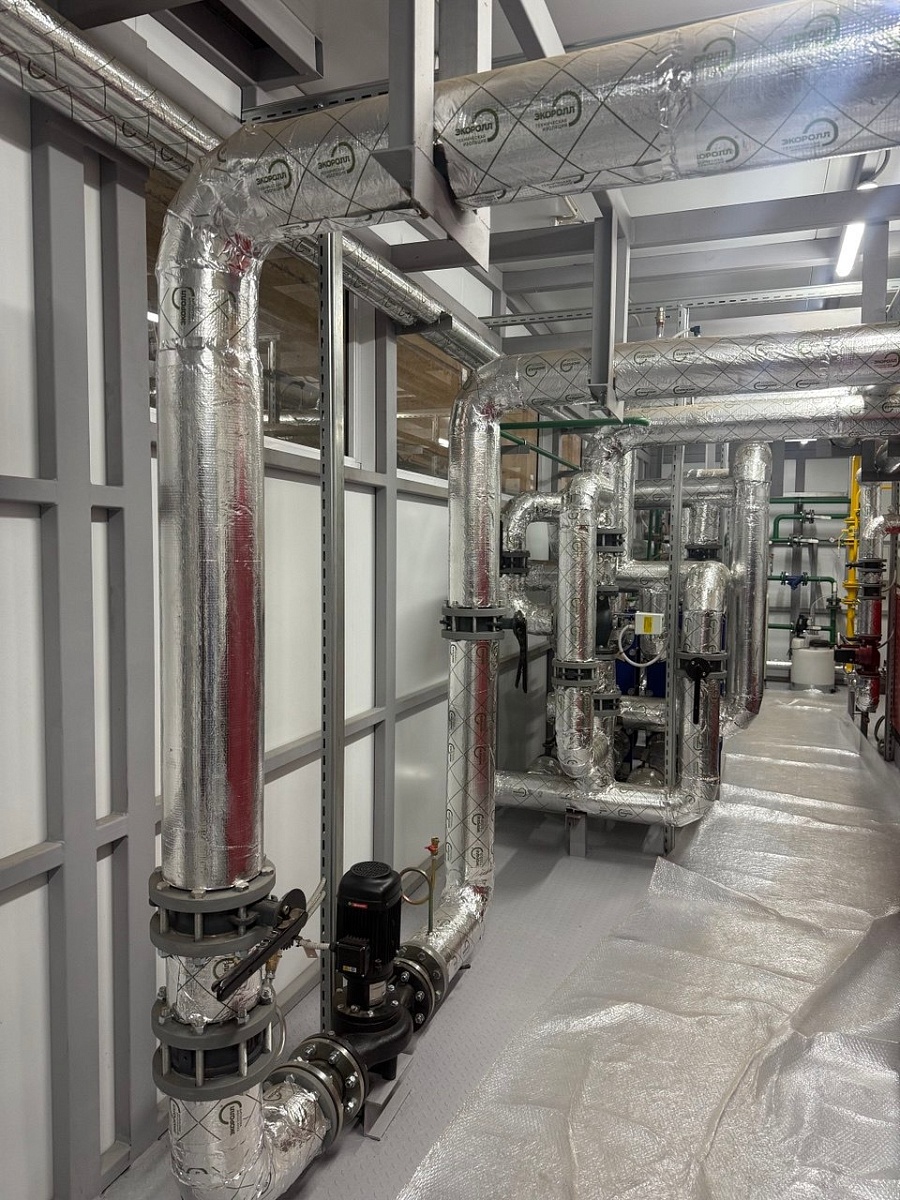

Трубопроводы, теплоизоляция, крепления

1 компл.
