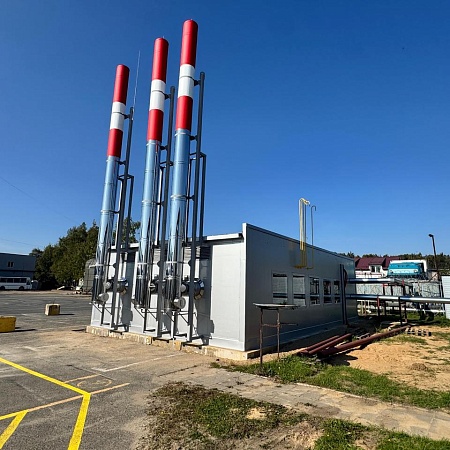

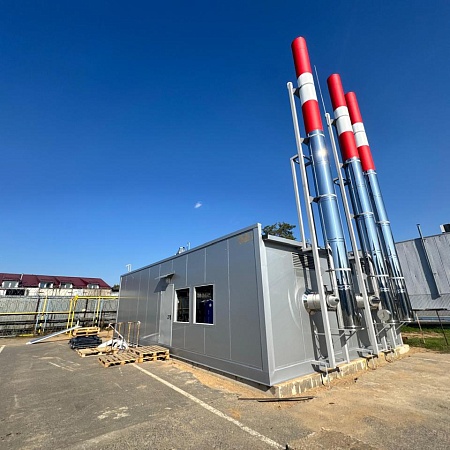

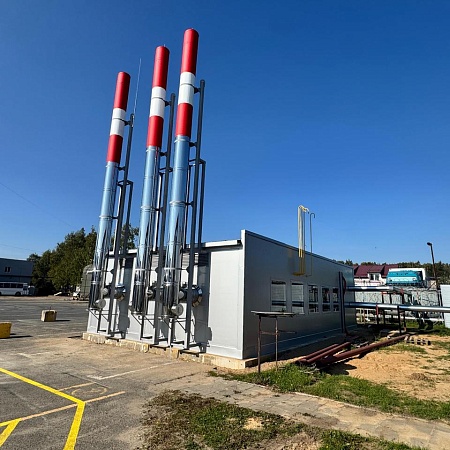

Автоматизированная блочно-модульная водогрейная котельная мощностью 3,36 МВт, топливо – природный газ, с дымовой трубой ферменного типа 10м

№ п.п.

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100 мм). Габариты котельной 12,0х7,4х3,5 м

2 блока

Тепломеханическое оборудование

2

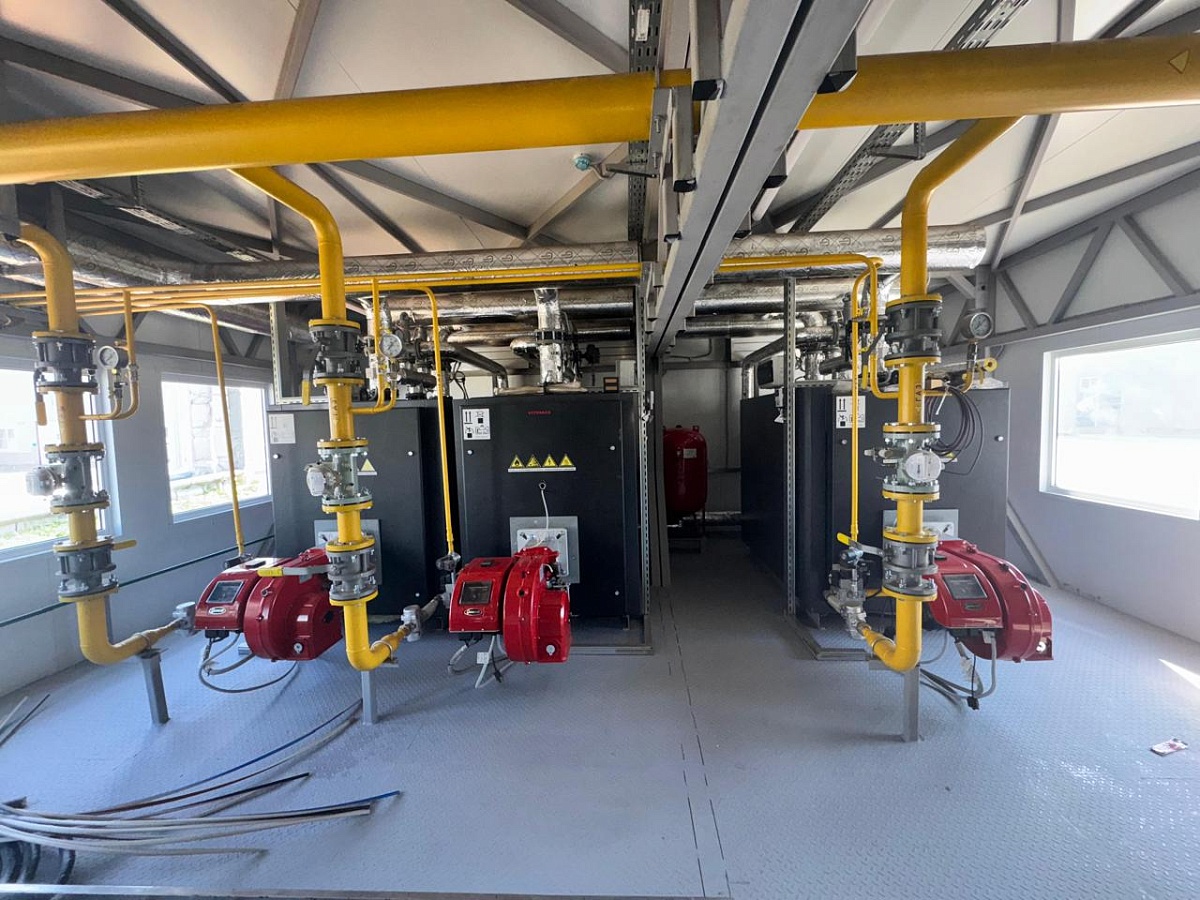

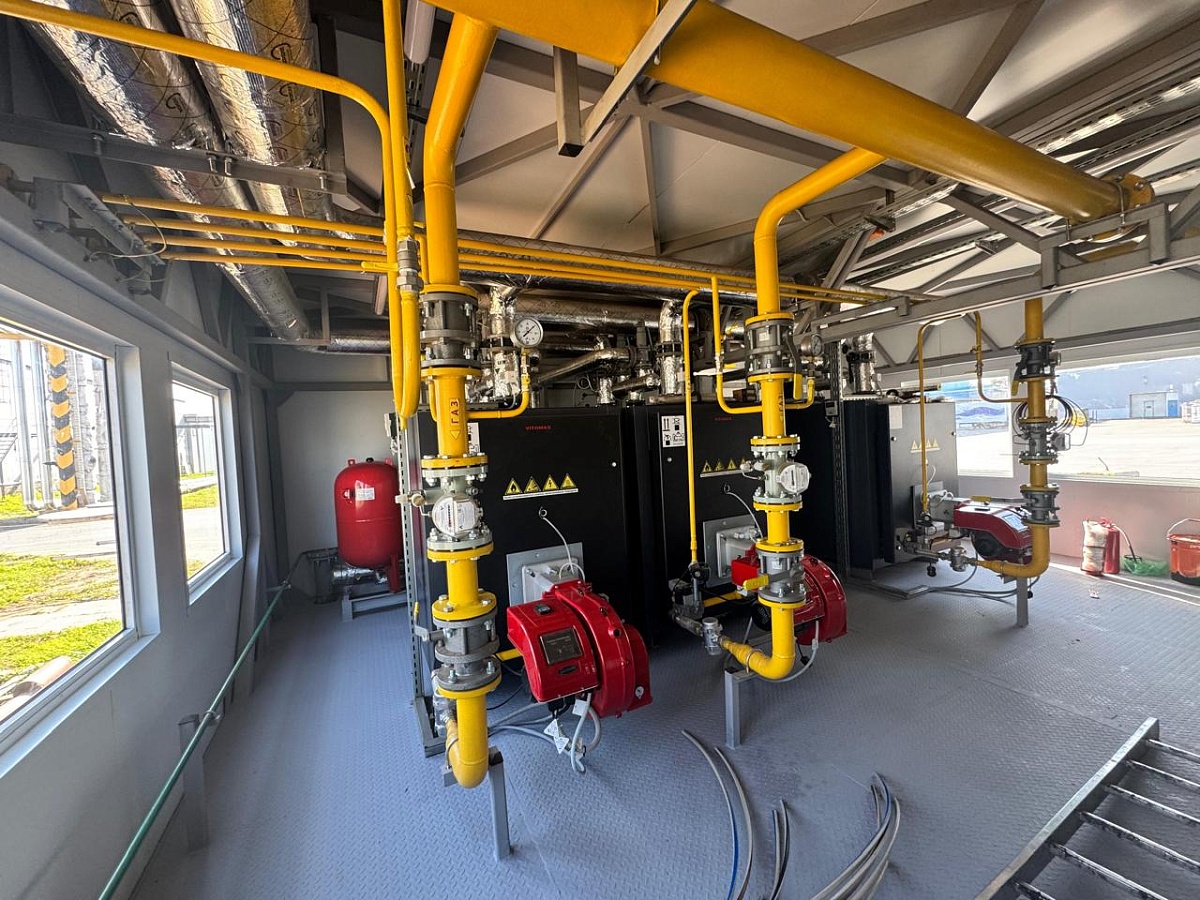

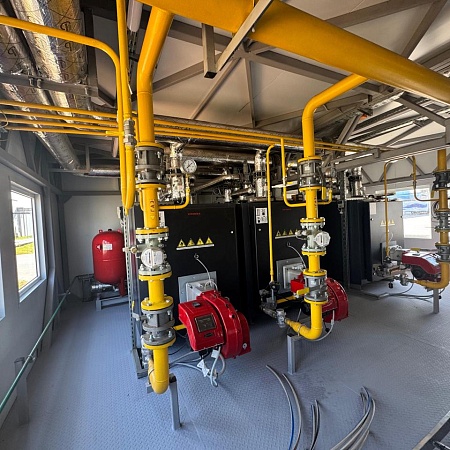

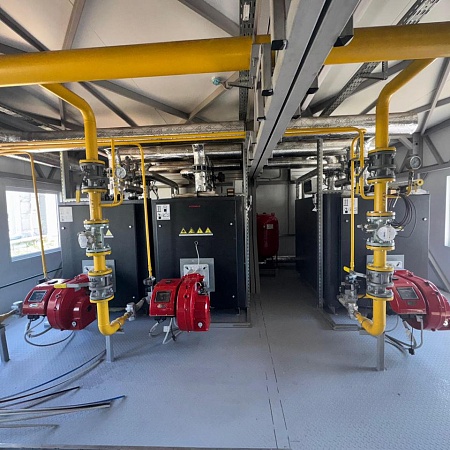

Стальной водогрейный котел Vitomax LCB, теплопроизводительность 1 120 кВт, HERMES, Россия

3

3

Бак расширительный котла V=100 л.

3

4

Бак расширительный Контура № 1 V=500 л.

1

5

Бак расширительный Контура № 2 V=500 л.

1

6

Водоподготовительная установка

1

7

Насос котлового контура G=32,1 м3/ч, H=15 м.в.ст.

3

8

Частотный преобразователь электродвигателя котлового насоса

3

9

Насос сетевого контура № 1 G=51,6 м3/ч, H=30 м.в.ст.

2(1 резерв)

10

Частотный преобразователь электродвигателя сетевого насоса

2

11

Насос сетевого контура № 2 G=51,6 м3/ч, H=30 м.в.ст.

2(1 резерв)

12

Частотный преобразователь электродвигателя сетевого насоса

2

13

Модуль регулирования расхода греющей среды (трехходовой клапан с электроприводом)

1 компл.

14

Теплообменник, теплопроизводительность 1 500 кВт

2

15

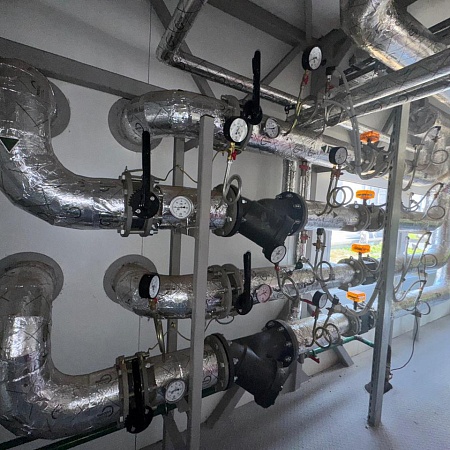

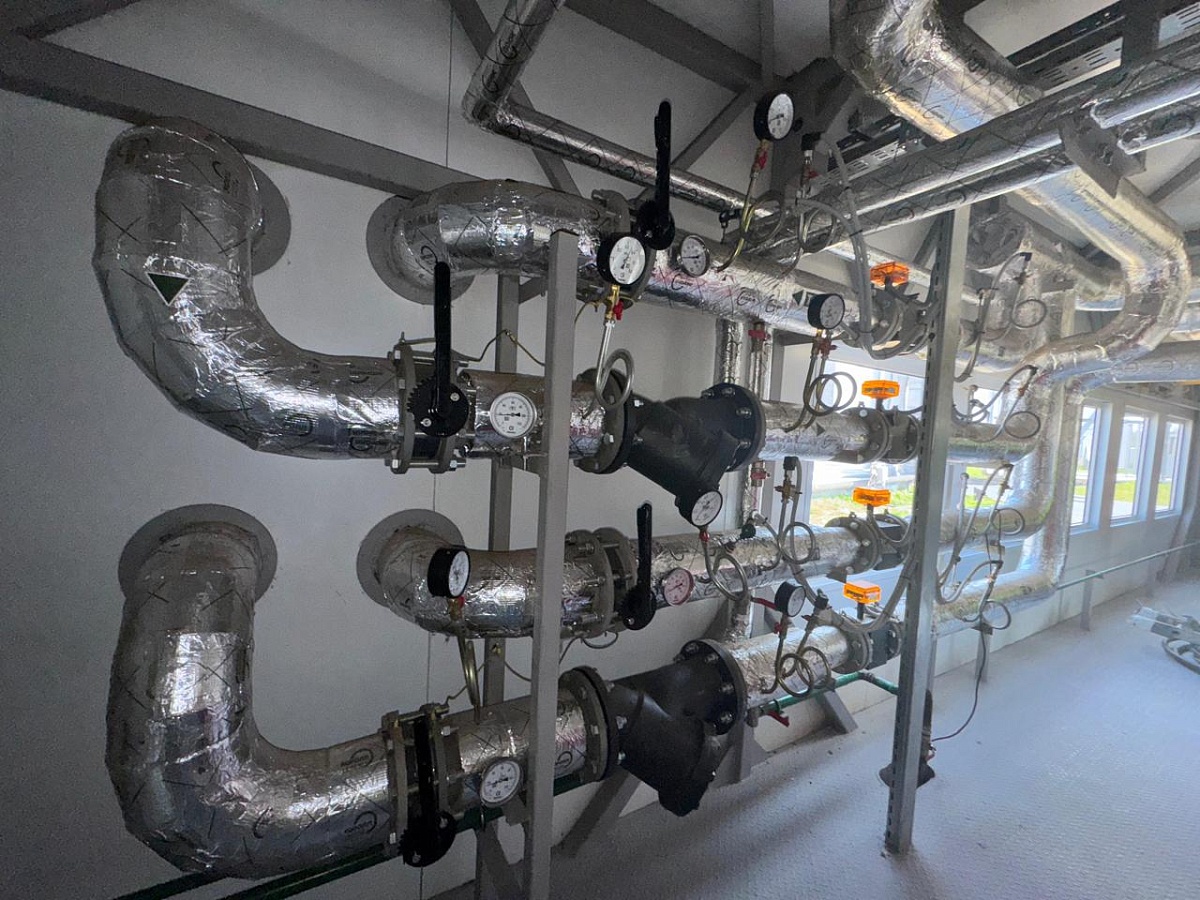

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

16

Горелка газовая модуляционная ООО «Тульские горелки», Россия

3

17

Устройство плавного пуска электродвигателя горелки

3

18

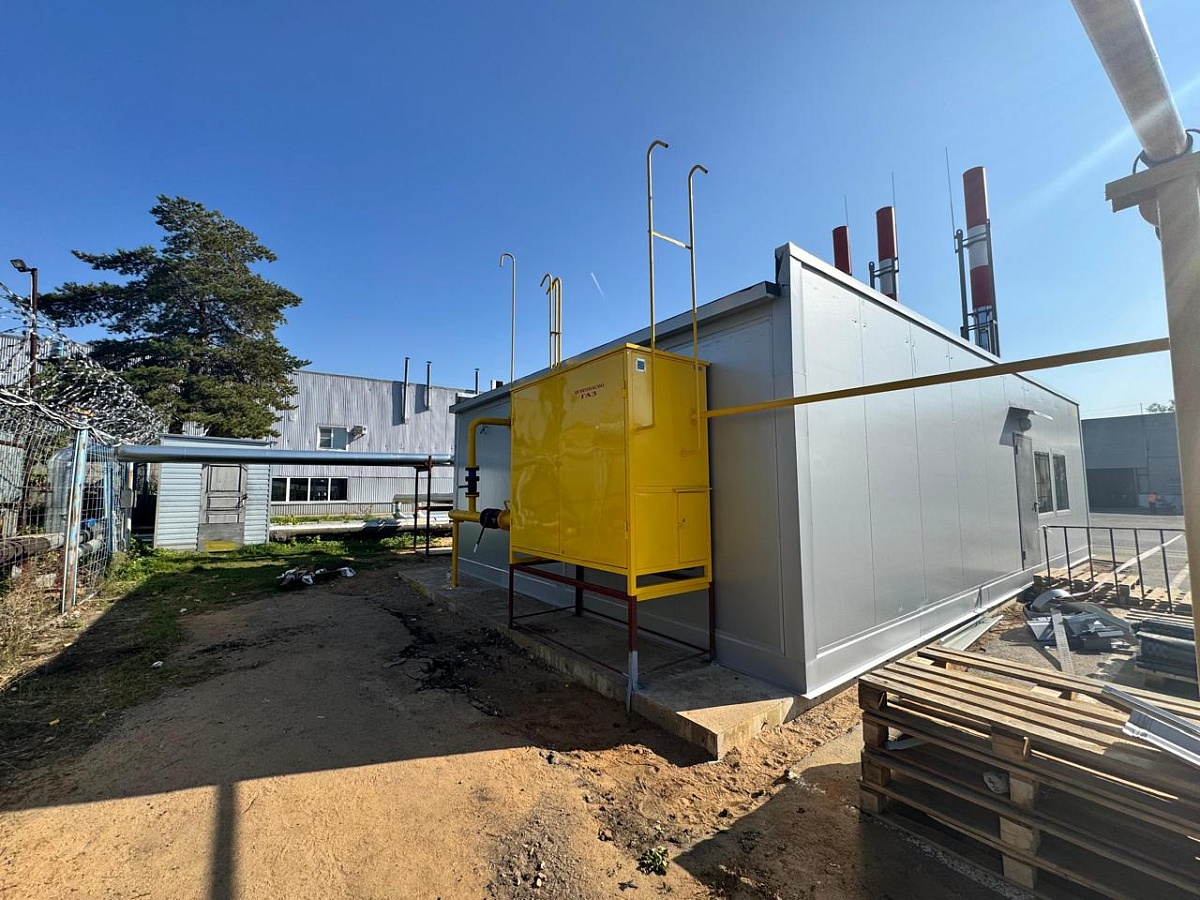

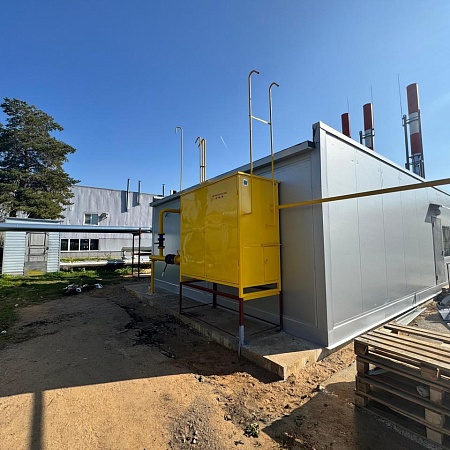

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

19

Сигнализаторы загазованности по CH4 и CO

1 компл.

Электрооборудование

20

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

21

Тепловентилятор

2

Вентилятор вытяжной

2

Дефлектор

2

Приборы КИПиА

22

Распределительный щит управления с элементами автоматики и управления

1 компл.

23

- датчики давления

- датчики температуры

- манометры

- термометры

- реле давления, реле перепада давления

1 компл.

24

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

25

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

26

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

27

Учет электроэнергии

1

28

Учет исходной воды

1

29

Учет тепловой энергии (Технологический)

1 компл.

30

Поагрегатный (технологический) учет газа

3

Прочее

31

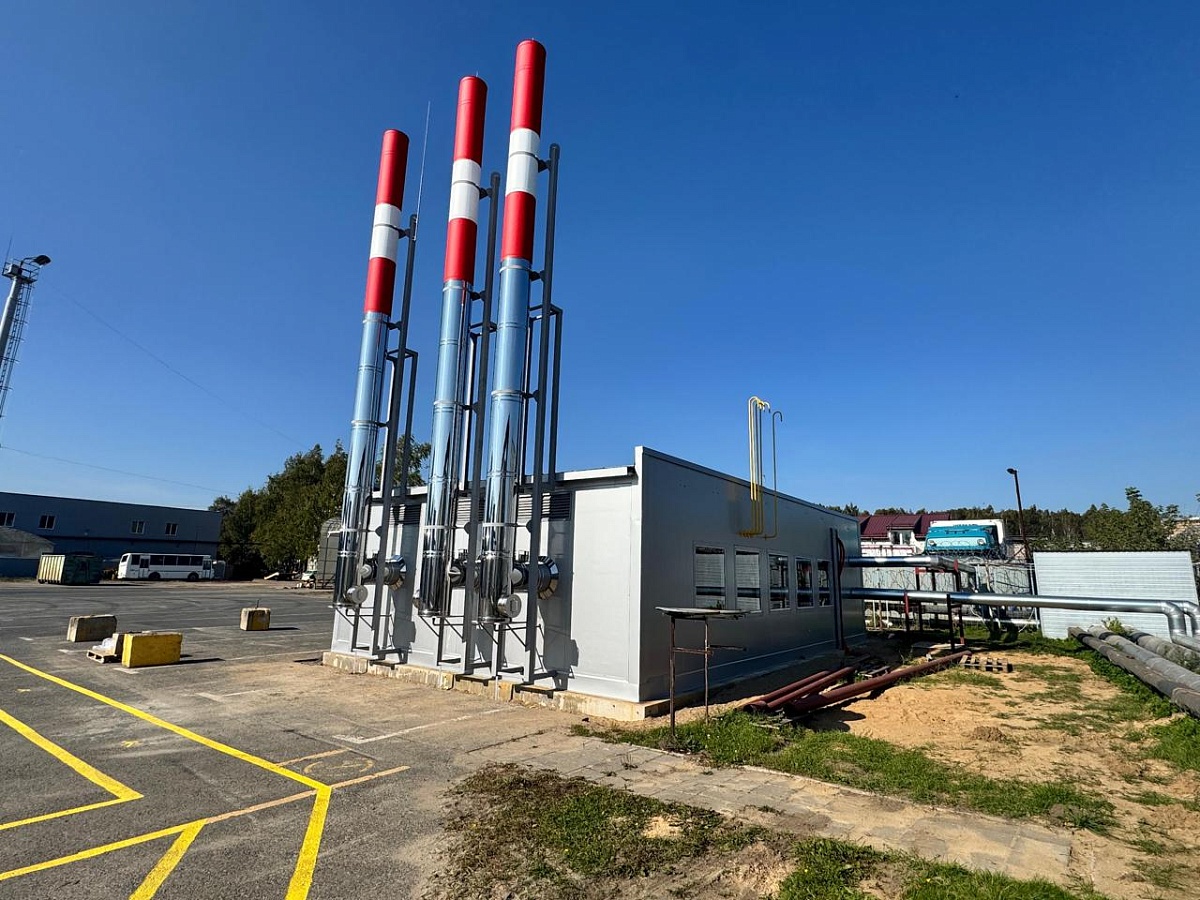

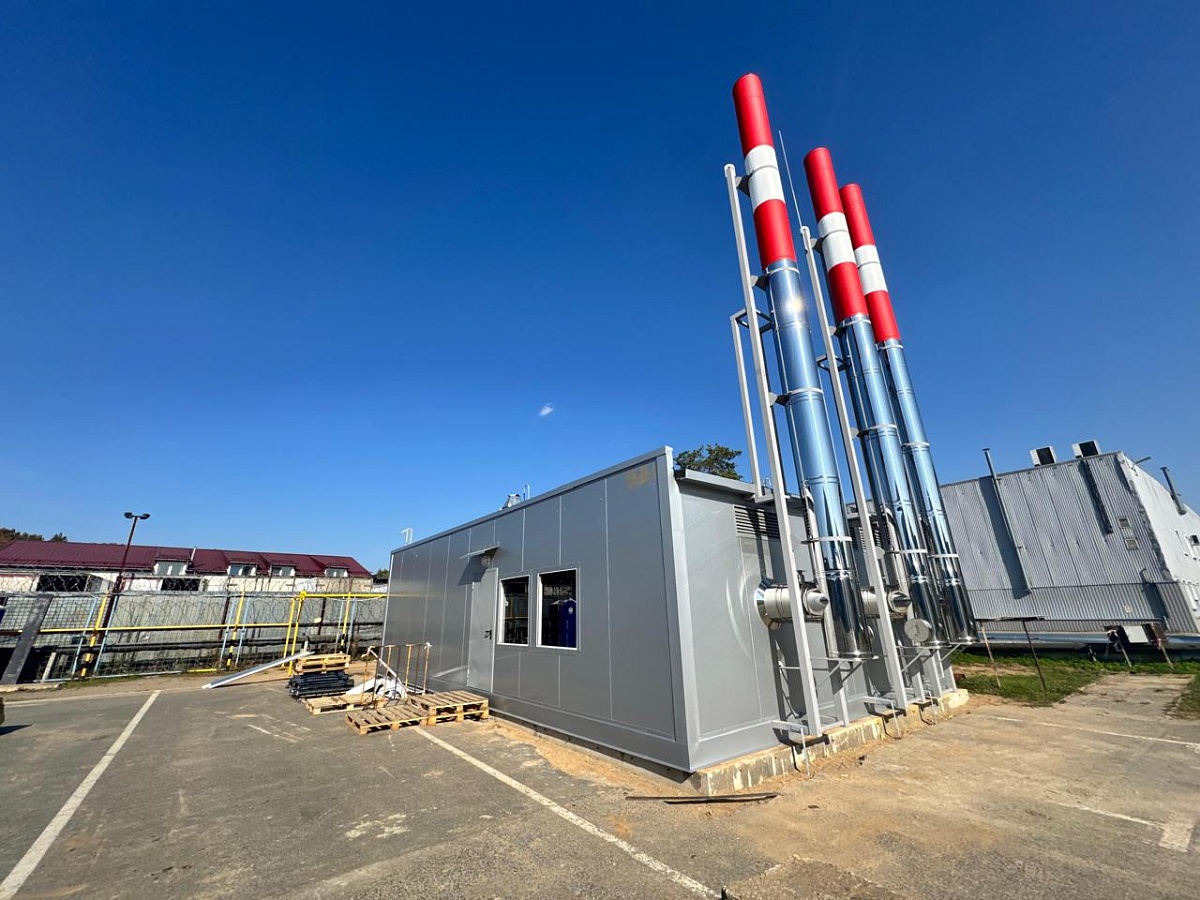

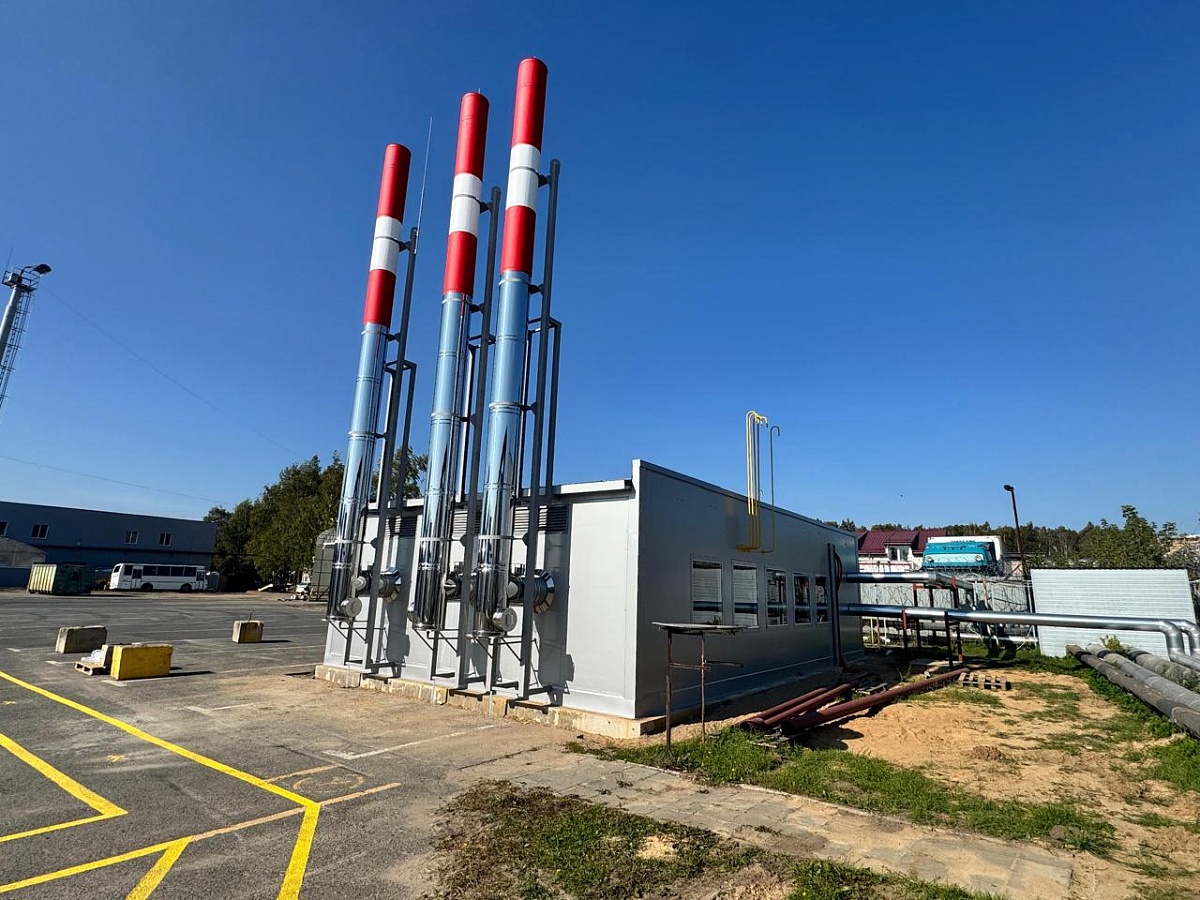

Дымовая труба ферменного типа, 3 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, высота 10 метров

1

32

Трубопроводы, теплоизоляция, крепления

1 компл.
