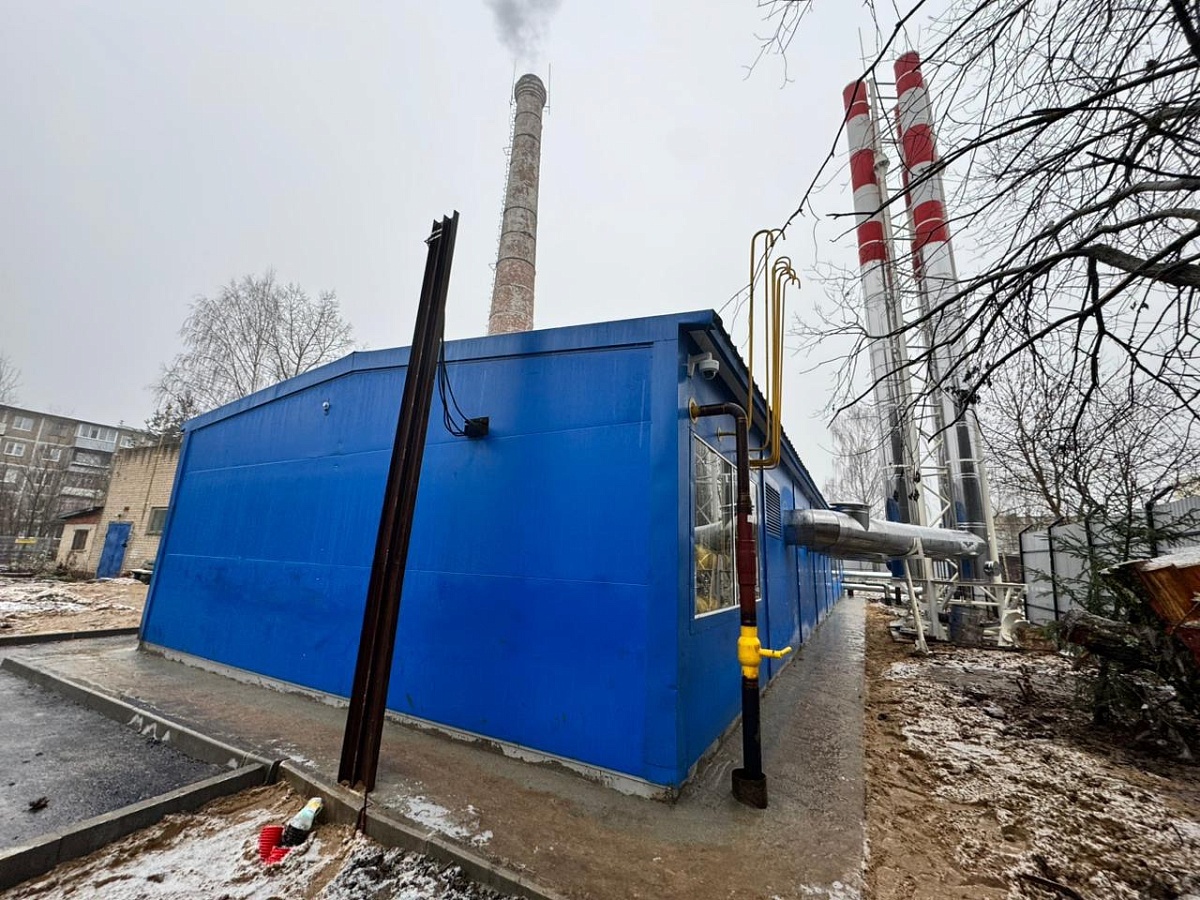

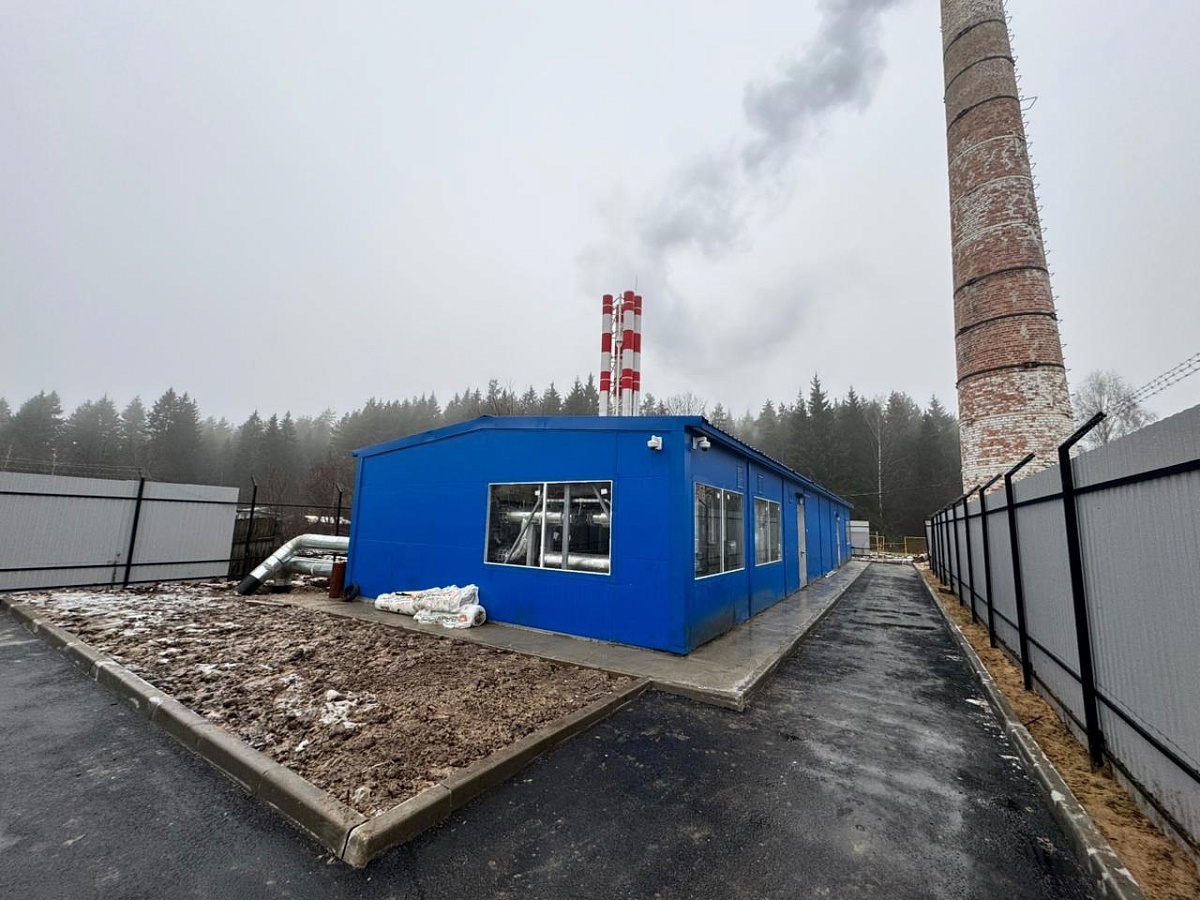

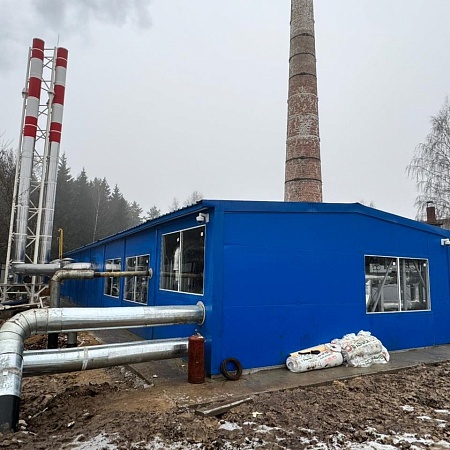

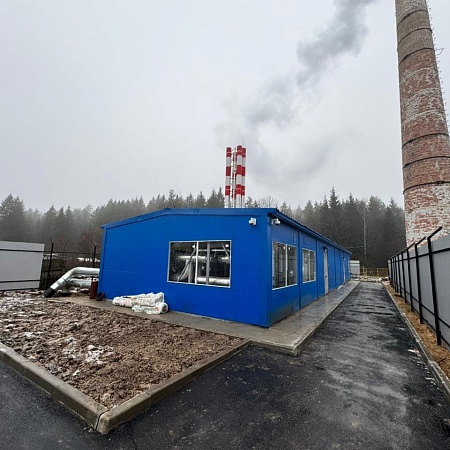

Автоматизированная блочно-модульная водогрейная котельная мощностью 12,0 МВт работает на природном газе

№ п.п.

Наименование (характеристика)

Кол-во

1

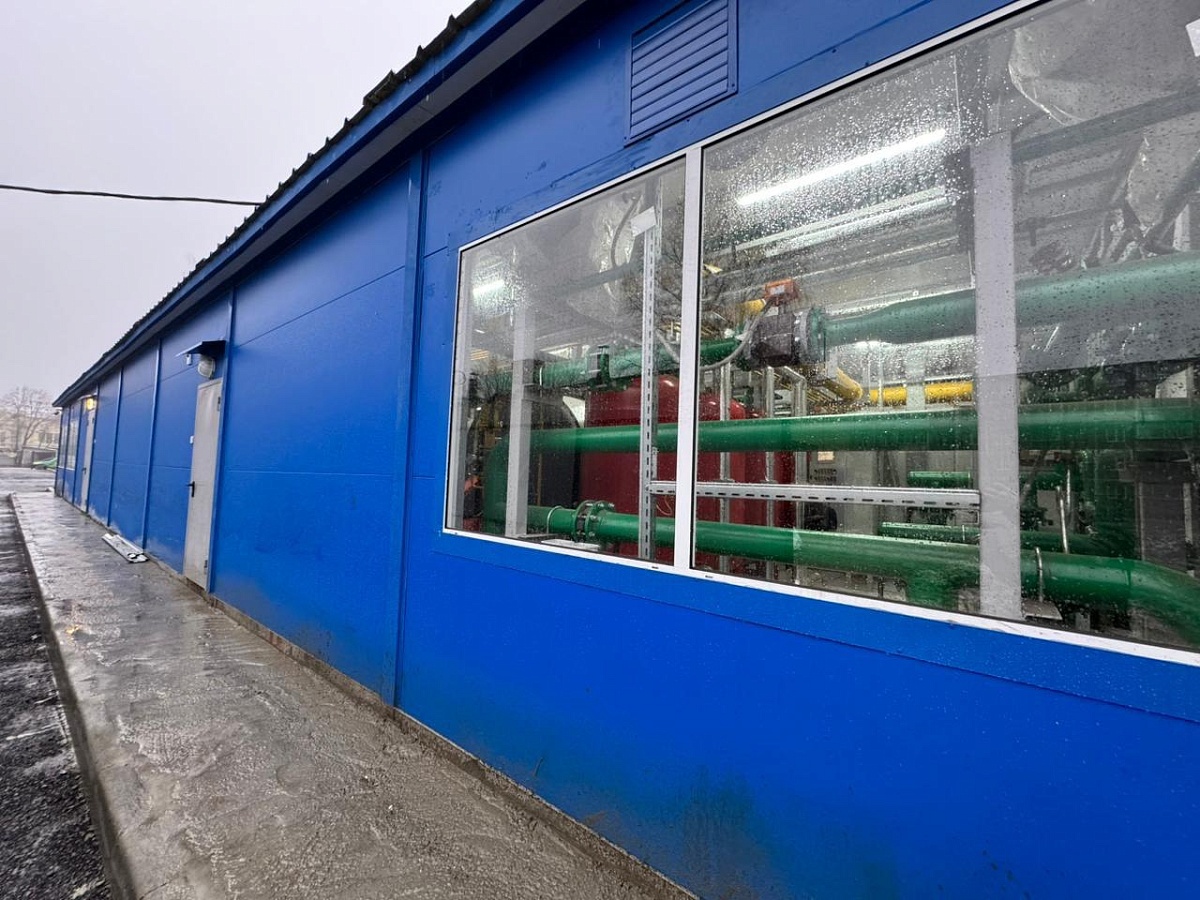

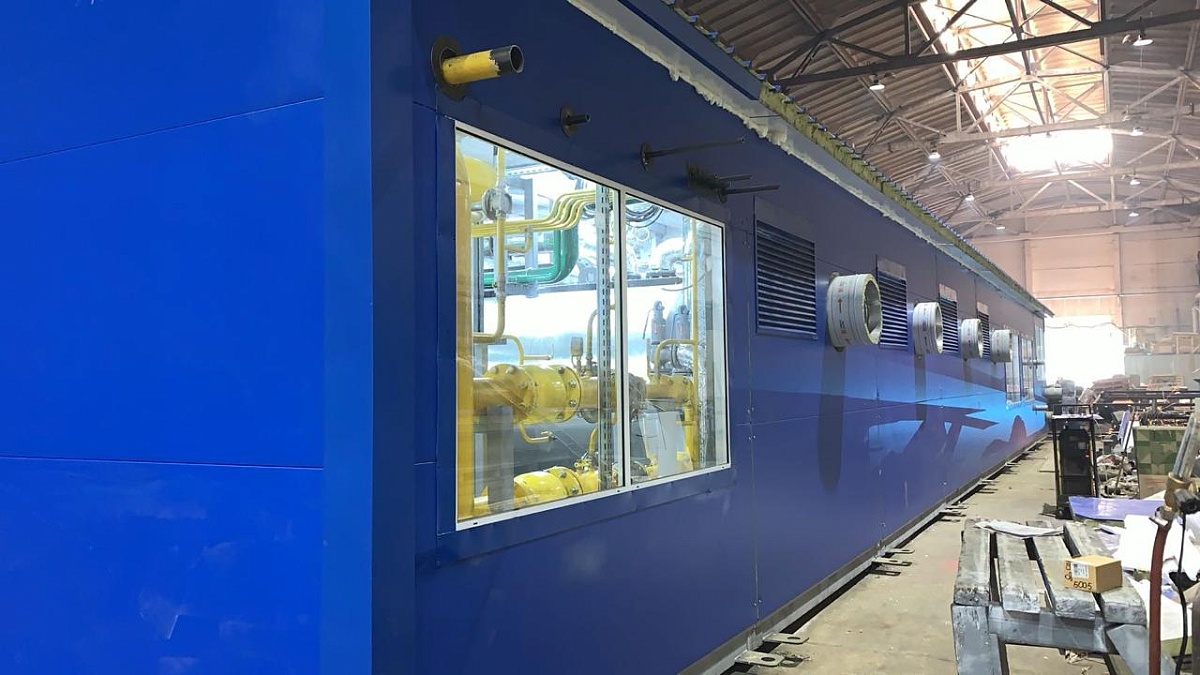

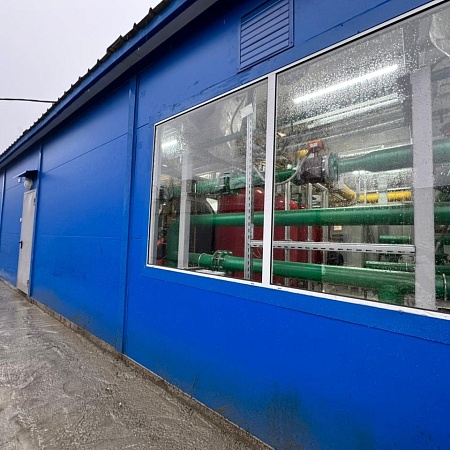

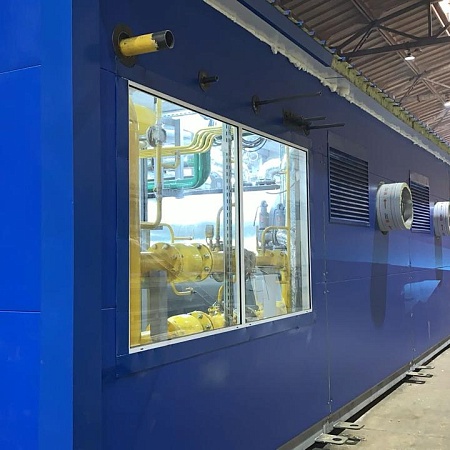

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100 мм).

Общие габаритные размеры котельной 8,0х27,2х3,9 м

8 блоков

Тепломеханическое оборудование

2

Стальной водогрейный котел IGNIS F 3000, теплопроизводительность 3 000 кВт, ООО «Ижевский котельный завод», Россия

4

3

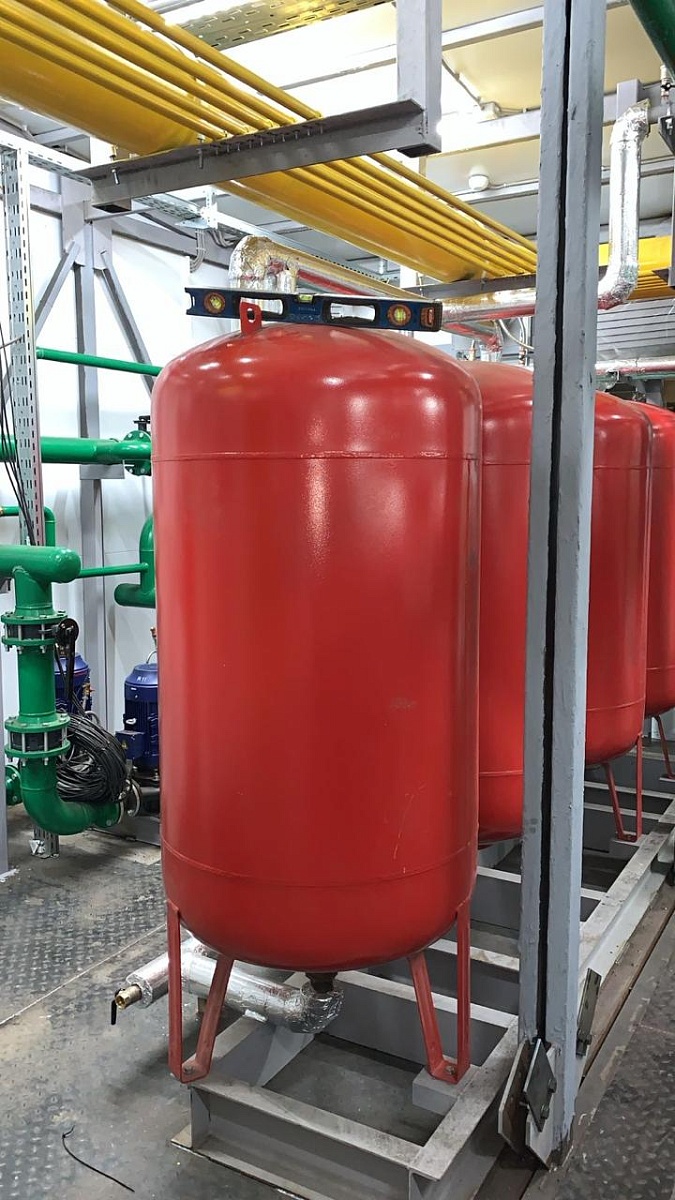

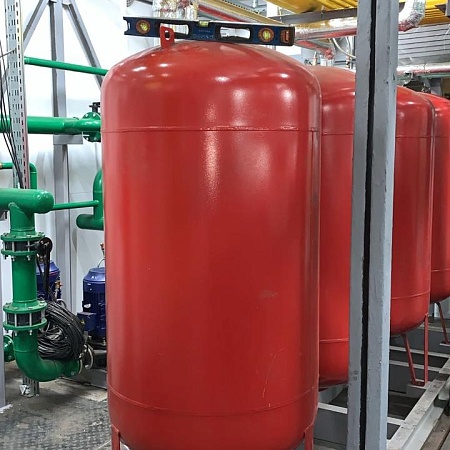

Бак расширительный котла 750 л.

4

4

Водоподготовительная установка

1 компл.

5

Насос котлового контура G=86,0 м3/ч, H=12 м.в.ст.

5(1 резерв)

6

Насос сетевого контура «Отопление» G=156,0 м3/ч, H=42 м.в.ст.

3(1 резерв)

7

Преобразователь частоты электродвигателя насоса сетевого контура «Отопление»

3

8

Модуль регулирования расхода греющей среды контура Отопление (трехходовой клапан)

1

9

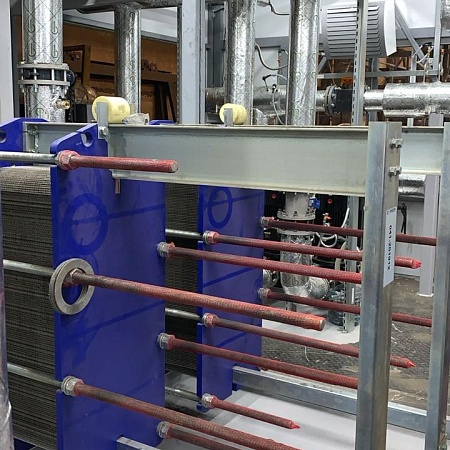

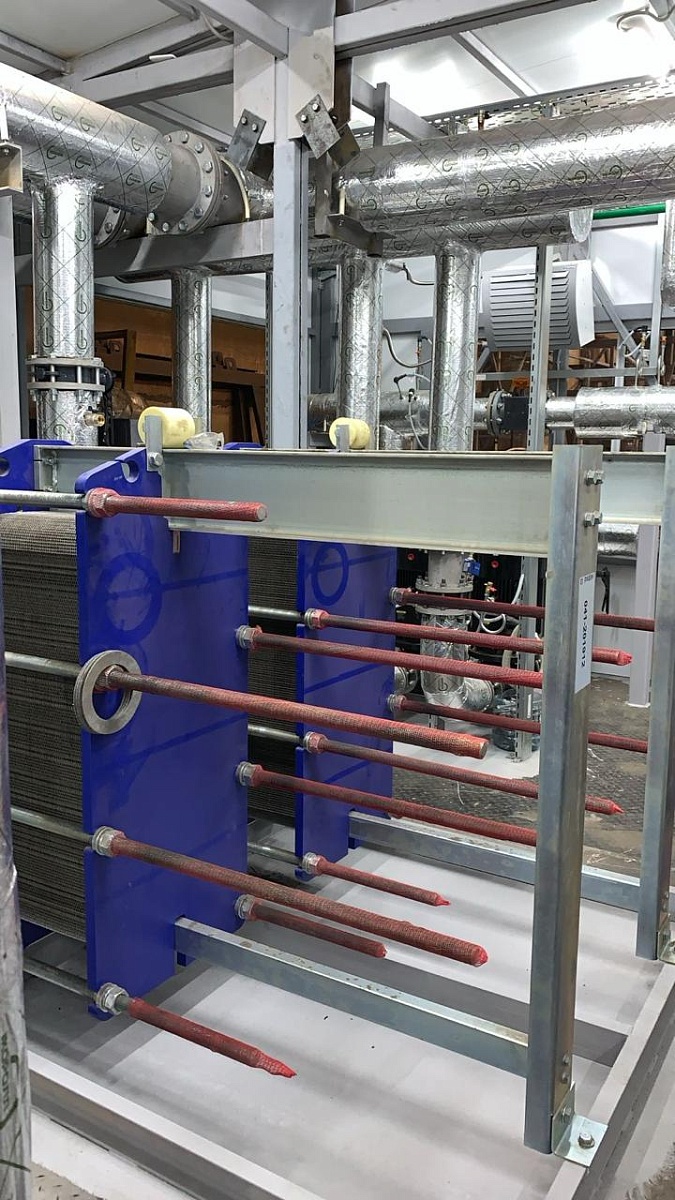

Теплообменник контура отопления, теплопроизводительность 4600 кВт.

2

10

Насос сетевого контура № 2 «Горячее водоснабжение» G=48,6 м3/ч, H=42 м.в.ст.

2(1 резерв)

11

Модуль регулирования расхода греющей среды контура ГВС (трехходовой клапан)

1

12

Теплообменник контура Горячее водоснабжение, теплопроизводительность 2600 кВт.

2(1 резерв)

13

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, шламоуловители, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Линия подпитки

14

Насос повысительный исходной воды G=38,0 м3/ч, H=30 м.в.ст.

2(1 резерв)

15

Бак запаса химочищенной подпиточной воды объемом 8,0 м3

1

16

Насос подпиточный G=11,0 м3/ч, H=40 м.в.ст.

2(1 резерв)

Оборудование подачи и сжигания топлива

17

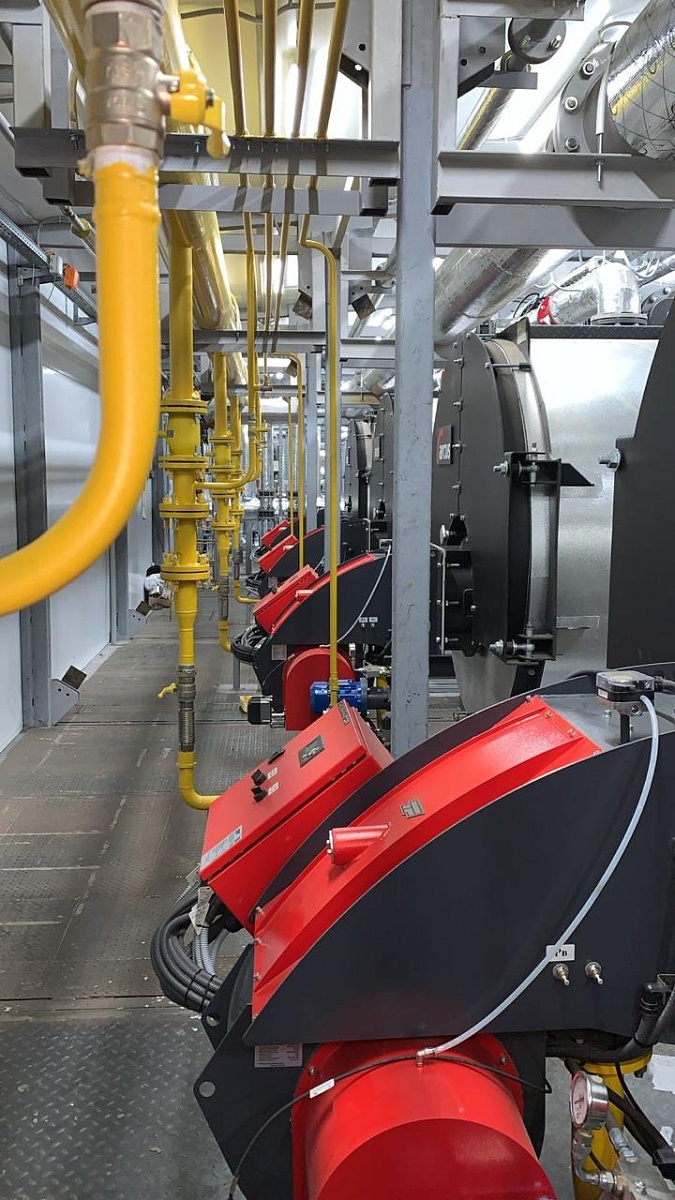

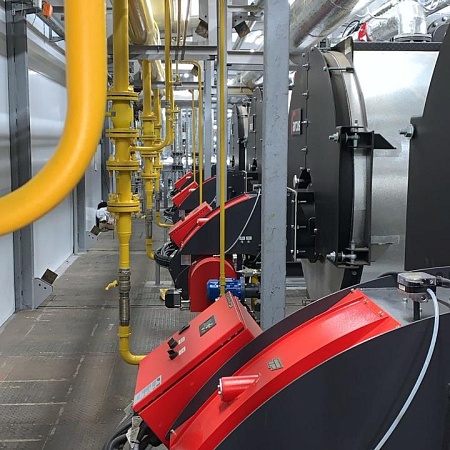

Блочная горелка комбинированная газ/дизель, ООО «Тульские горелки», Россия

4

18

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан, фильтр газовый

1 компл.

19

Сигнализаторы загазованности

1 компл.

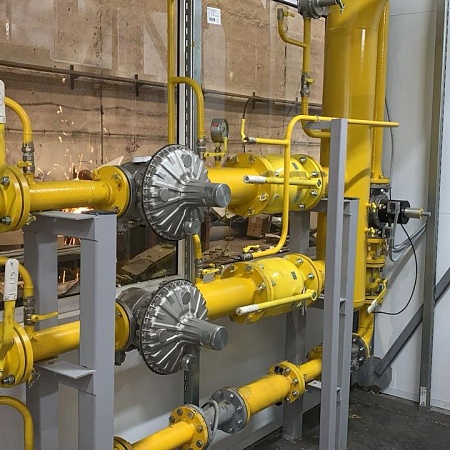

Линия редуцирования газа

20

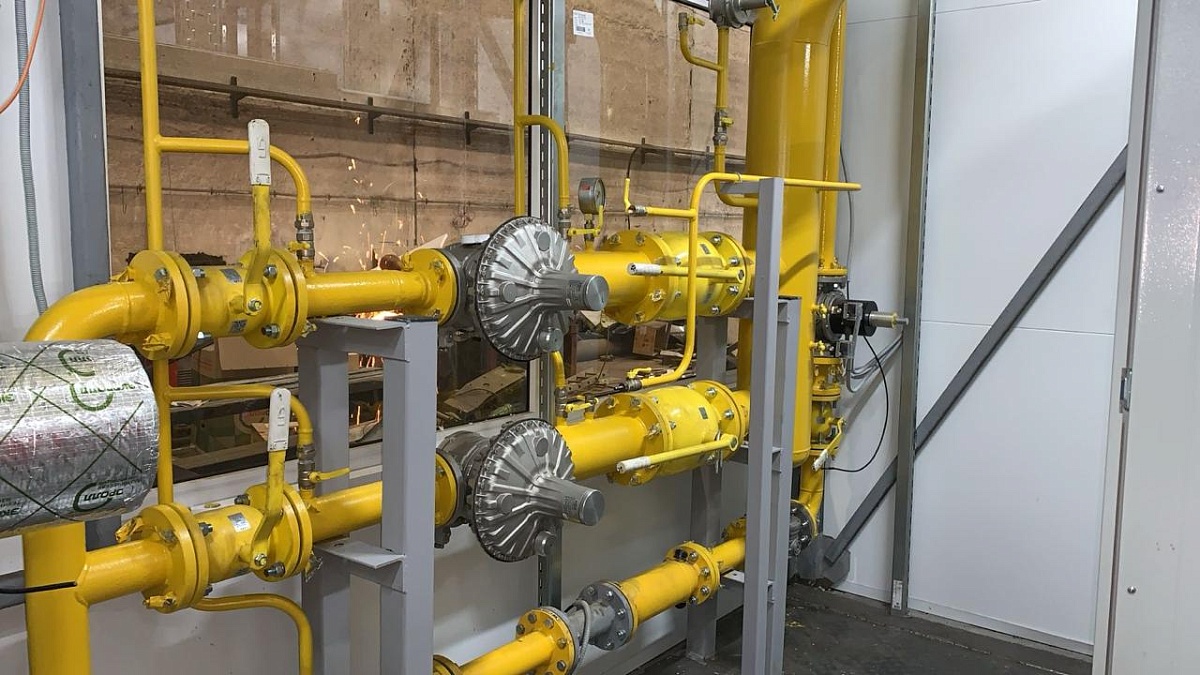

Газорегуляторное устройство с двумя линиями редуцирования (основная + резервная)

1 компл.

Электрооборудование

21

Силовой щит ВРУ, приборы автоматики

1 компл.

22

Щит насосного оборудования

1 компл.

Отопление и вентиляция котельного зала

23

Тепловентилятор Тепломаш

4

Вентилятор вытяжной

4

Дефлектор

4

Приборы КИПиА

24

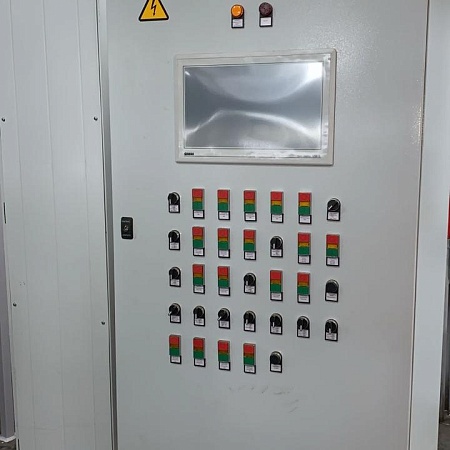

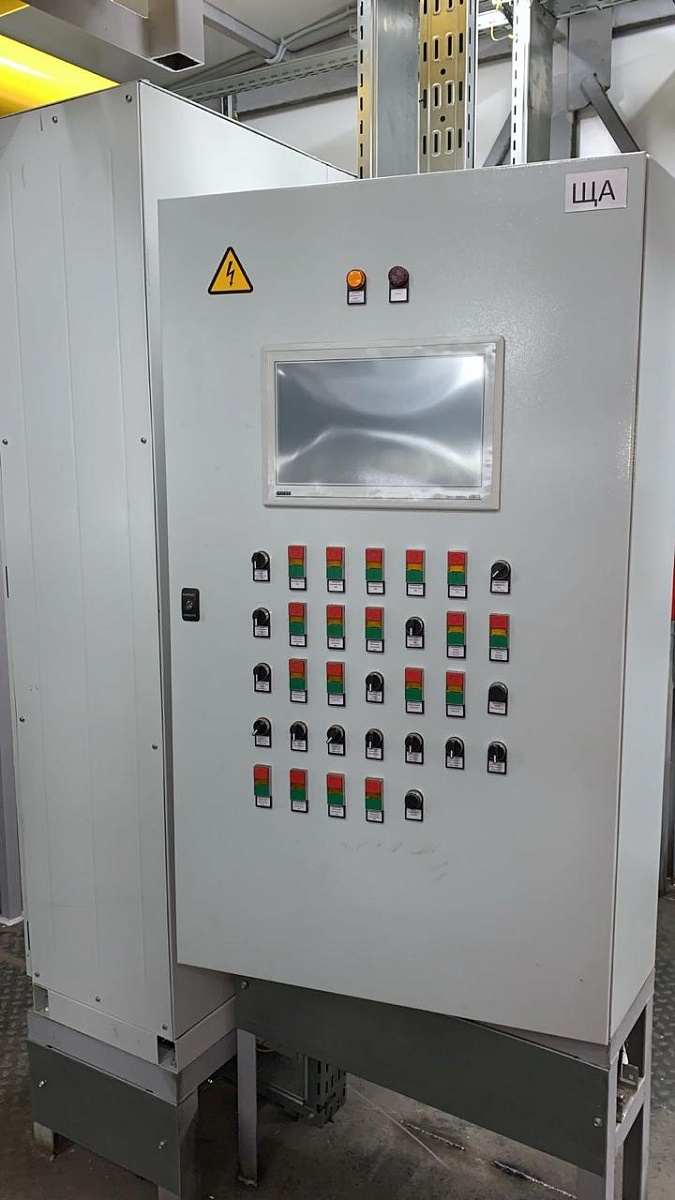

Распределительный щит управления (общекотельный ЩА) с элементами автоматики и управления «ОВЕН»

1 компл.

25

Щит автоматики котловой (ЩУК)

4 компл.

26

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

27

Диспетчеризация котельной

1 компл.

28

Пожарная и охранно-пожарная сигнализация, система контроля и управления доступом в котельную

1 компл.

29

Система видеонаблюдения

1 компл.

30

Кабельная продукция, освещение

1 компл.

Узлы учета

31

Учет электроэнергии

1 компл.

32

Узел коммерческого учета водоснабжения котельной

1 компл.

33

Учет тепловой энергии (коммерческий)

1 компл.

34

Прибор учета подпиточной воды для котлового контура котельной

1 компл.

35

Счетчик теплоносителя покотловой

4 компл.

36

Измерительно-вычислительный комплекс газа + шкаф телеметрии

1 компл.

37

Поагрегатный (технологический) счетчик газа

4 компл.

Прочее

38

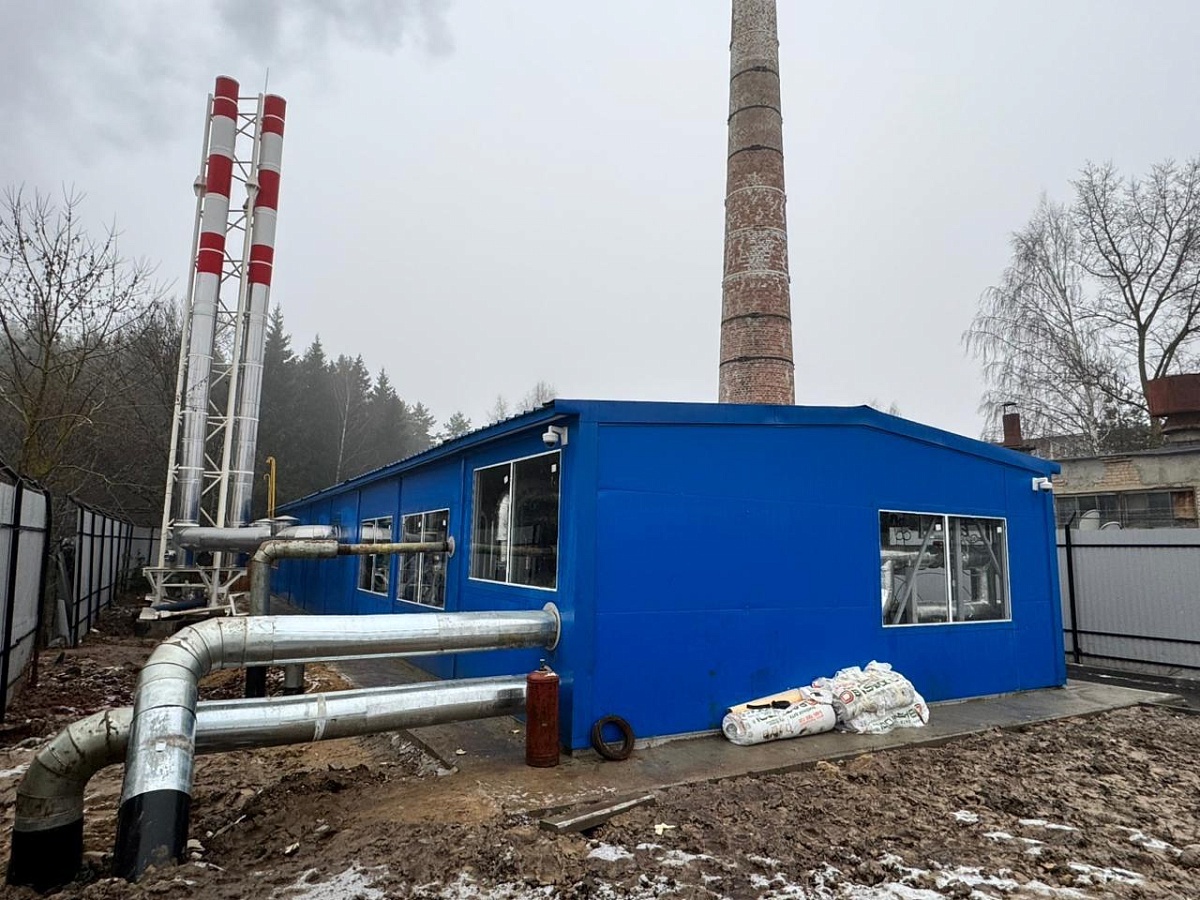

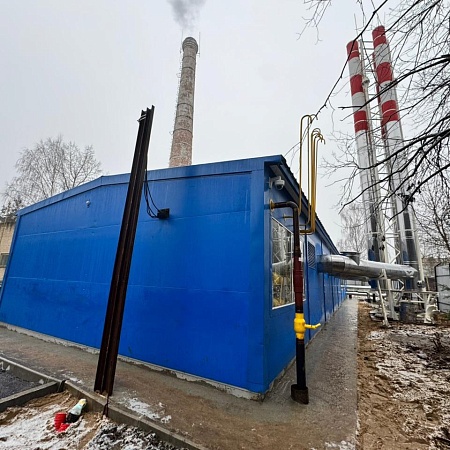

Дымовая труба ферменного типа, 4 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, утепление – минеральная вата, внешний покрывной слой – оцинкованная сталь с полимерным покрытием, высота 15 метров.

1 компл.

39

Трубопроводы, теплоизоляция, крепления

1 компл.
